Ce produit n'est plus disponible

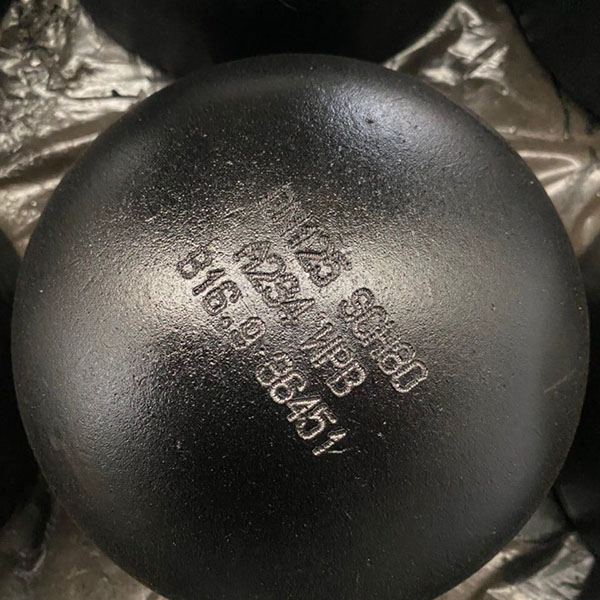

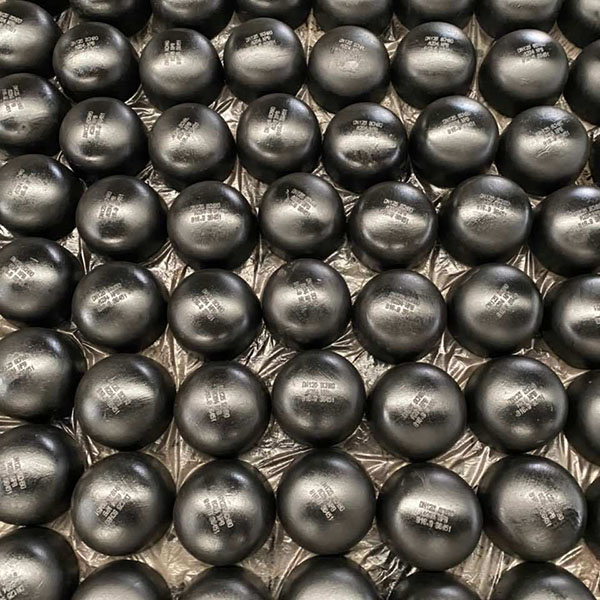

Bouchon de tuyau ASME B16.9 - Raccord à souder bout à bout en acier au carbone pour fermeture permanente d'extrémité de tuyau

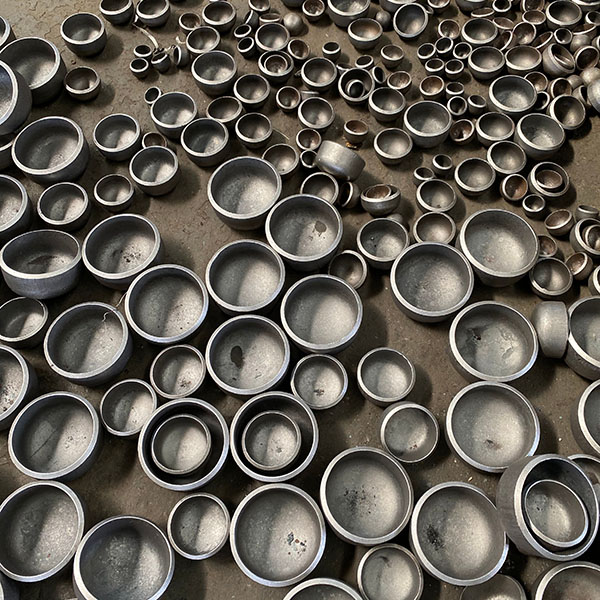

Bouchon de tuyau hémisphérique - fermeture hémisphérique complète pour le récipient à haute pression et l'extrémité du pipeline

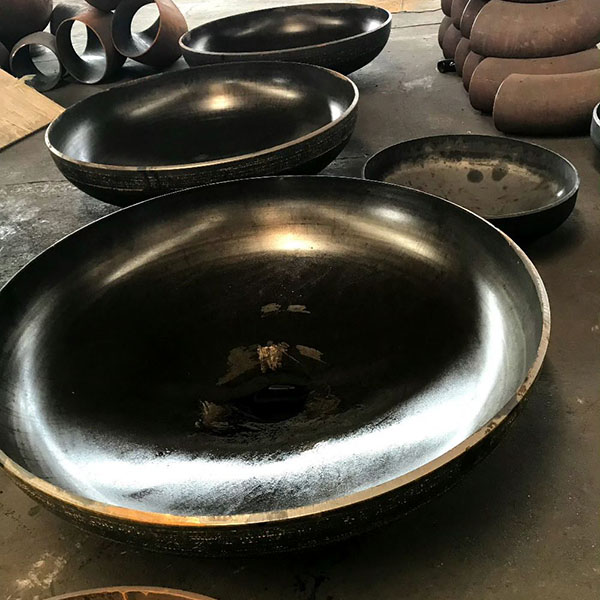

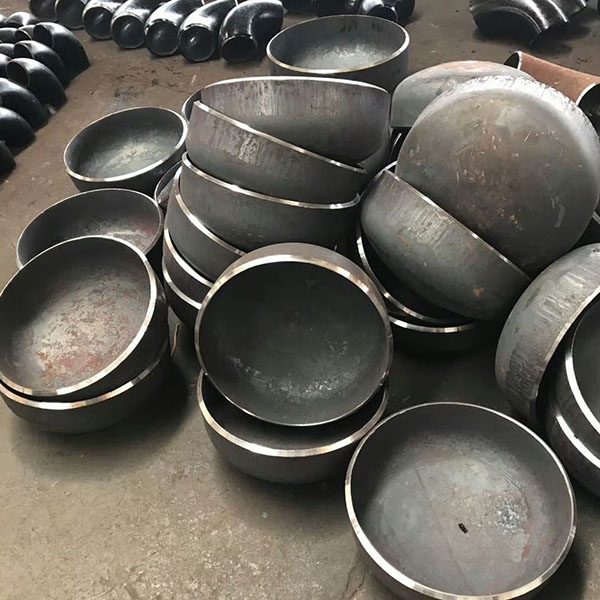

Bouchon de tuyau bombé / tête torisphérique - forme de plat peu profond pour la fermeture de récipients à moyenne pression

Bouchon de tuyau ASME B16.9 – Épaisseur 40/80/160 pour correspondre aux pressions nominales des tuyaux.

Tableau dimensionnel des bouchons de tuyaux ASME B16.9 – OD, épaisseur de paroi et hauteur pour les bouchons standard

Capuchon

Mots clés : embout de tuyau, capuchon de tuyau en acier, capuchon de tuyau en acier standard, capuchon de tuyau en acier solide
Taille : NPS de 1/2'' à 48'', DN de 12 à 1200, WT : 2-80mm, SCH 40/80/XXS
Matériau : acier au carbone --- ASTM A234 WPB ANSI B 16.9, DIN 2606 N-5 ST.37.0 ; acier inoxydable --- ASTM 403 304/304L, 316/316L, 316Ti, 321,317L, 310S ; acier allié --- ASTM A234 WP. 1/5/9/11/12/22/91 Rayon de courbure : 2,5D/3D/4D/5D/6D/7D/8D/9D/10D
Livraison : BKS, NBK,BK, BKW, GBK(+A), NBK(+N), BK(+C)

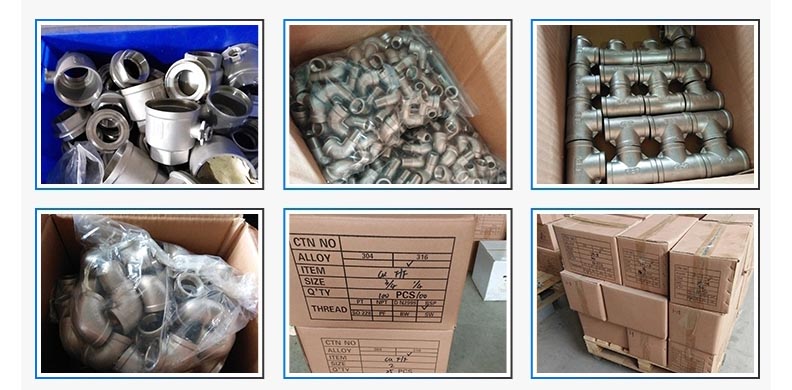

Emballage : emballé dans des cabines en bois/un plateau en bois
Application : pétrole, électricité, produits chimiques, gaz naturel, construction, construction navale et autres domaines, en raison de sa haute pression, de sa haute température, etc.


Disponibilité:

Description du capuchon en acier ?

Les capuchons de tuyaux agissent comme des dispositifs de protection et sont conçus pour protéger les extrémités des tuyaux de différentes formes. L’objectif principal de l’utilisation de bouchons de tuyaux est d’imperméabiliser les connexions. Ils sont également utilisés pour fermer les extrémités des canalisations et tubes hydrauliques ou pneumatiques. Ils sont utilisés dans les appareils de plomberie des conduites d'alimentation en eau domestiques, commerciales et industrielles, des machines et des équipements de traitement, etc. Ils sont également installés sur les conduites de pompes à eau dans le seul but d'éliminer les blocs d'air. Les bouchons de tuyauterie sont très demandés en tant que catégorie importante de raccords de tuyauterie. Un capuchon de tuyau en acier est également appelé bouchon en acier ; il est généralement soudé à l'extrémité du tuyau ou monté sur le filetage externe de l'extrémité du tuyau pour recouvrir le raccord de tuyau. Pour fermer la canalisation, la fonction est la même que celle du bouchon de canalisation.

Types de bouchons de tuyaux :

Il existe de nombreux types de bouchons de tuyaux différents, et le type varie en fonction de l'application. Cependant, les bouchons de tuyaux varient également en fonction de leurs caractéristiques de construction, et l'acheteur doit connaître le bon type de bouchon de tuyau. En fonction de leur construction, les bouchons de tuyaux sont des types suivants :

Bouchons filetés :

Ces bouchons sont à filetage femelle. Le filetage peut être droit ou conique, également appelé NPT. Généralement, les bouchons ont un filetage femelle et les bouchons ont un filetage mâle.

Casquettes coniques :

Ces casquettes ont des côtés effilés qui offrent un ajustement serré. Certains de ces raccords peuvent être utilisés soit comme capuchon, soit comme bouchon. Les bouchons et bouchons coniques sont multifonctionnels et s'adaptent bien aux filetages NPT mâles et femelles, aux tubes et barres droits et aux filetages droits mâles. Ces raccords ont un corps conique pour fournir un ajustement par friction sûr et ferme tout en facilitant un retrait facile. Les capuchons coniques sont conçus pour protéger tous les raccords internes et externes, filetés et non filetés, contre les dommages, la saleté ou l'humidité qui peuvent survenir.

Capuchons anti-roulis :

Ces bouchons sont de forme ronde avec une extrémité légèrement carrée. Cela empêche les tuyaux et les tubes de rouler.

Capuchon en acier BW :

Le capuchon de tuyau en acier BW est un type de raccord soudé bout à bout ; la méthode de connexion consiste à utiliser le soudage bout à bout. Ainsi, le capuchon BW se termine en biseau ou uni.

Bouchon de tuyau en acier à souder par douille :

Le capuchon à souder à emboîtement est utilisé pour connecter des tuyaux et des capuchons en insérant le tuyau dans la zone d'épaulement d'accès du capuchon à souder à emboîtement.

Qualités des matériaux du bouchon de tuyau

Bouchon de tuyau en acier inoxydable	ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Bouchon de tuyau en acier au carbone	ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 et WPHY 70.
Bouchon de tuyau en acier au carbone basse température	ASTM A420 WPL3, A420 WPL6
Bouchon de tuyau en acier allié	ASTM/ASME A/SA 234 Gr. GT 1, GT 5, GT 9, GT 11, GT 12, GT 22, GT 91
Bouchon de tuyau duplex	ASTM A 815, ASME SA 815 UNS NO S31803, S32205. Bureau d'usine n° 1.4462
Bouchon de tuyau en alliage de nickel	ASTM / ASME SB 336 UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALLIAGE 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

Spécification du capuchon en acier

Normes : ASME/ANSI – B 16.9, ASTM A403 – ASME SA403, ASME B16.9, ASME B16.25, ASME B16.28, MSS SP-43.

Dimension : ANSI B16.9, ANSI B16.28, MSS-SP-43 type A, MSS-SP-43 type B, JIS B2312, JIS B2313

Taille : Réducteur sans soudure (1/2″～24″), reste explosif de guerre / Réducteur soudé/fabriqué (1/2″～48″)

Épaisseur : Programme 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS, etc.

Forme : embouts de tuyaux, capuchons de tuyaux, embouts.

Types : sans soudure/soudé/fabriqué

DIMENSIONS DES EMBOUTS :

ANSI 16.9 DIMENSIONS EMBOUTS À SOUDER BOUT À BOUT

pouces	mm	Hauteur
pouces	mm	D	E
1/2	15	21,34	25,40
3/4	20	26,67	31,75
1″	25	33,40	38,10
1 1/4	32	42,16	38,10
1 1/2	40	48,26	38,10
2	50	60,32	38,10
2 1/2	65	73,02	38,10
3	80	88,90	50,80
3 1/2	90	101,60	63,50
4	100	114,30	63,50
5	125	141,30	76,20
6	150	168,27	88,90
8	200	219,07	101,60
10	250	273,05	127,00
12	300	323,85	152,40
14	350	355,60	165,10
16	400	406,40	177,80
18	450	457,20	203,20
20	500	508,00	228,60
22	550	558,80	254,00
24	600	609,60	266,70
28	700	711,20	266,70
Dimension en mm

TOLÉRANCES ANSI 16.9

TOLÉRANCES DIMENSIONNELLES – CAPUCHONS
Pour tous les raccords				Casquettes
Taille nominale du tuyau (NPS)	Ø extérieur en biseau	Ø intérieur à l'extrémité	Épaisseur de paroi t/t1	Longueur hors tout E
1/2 à 2 1/2	1	0,8	Pas	4
3 à 3 1/2	1	1,6	moins	4
4	+2 -1	1,6	que	4
5 à 6	+3 -1	1,6	87,50%	7
8	2	1,6	de nominal	7
10	+4 -3	3,2	tique	7
12 à 18	+4-3	3,2		7
20 à 24	+6-5	4,8		7
26 à 30	+7 -5	4,8		10
32 à 48	+7 -5	4,8		10

CAPUCHONS À SOUDER BOUT À BOUT – POIDS

POIDS DES RACCORDS
NPS pouces	CAPUCHONS
NPS pouces	Sch. 5S	Sch. 10S	Sch. 40S	Sch. années 80
1/2	0.04	0.04	0.05	0.05
3/4	0.05	0.05	0.06	0.08
1	0.09	0.09	0.13	0.17
1 1/4	0.11	0.11	0.15	0.18
1 1/2	0.15	0.15	0.20	0.22
2	0.17	0.17	0.25	0.30
2 1/2	0.25	0.25	0.45	0.50
3	0.40	0.40	0.70	0.90
4	0.60	0.60	1.20	1.60
5	1.00	1.00	1.90	2.70
6	1.40	1.40	2.90	4.30
8	2.50	2.50	5.10	7.60
10	3.90	3.90	9.00	12.0
12	6.50	6.50	13.5	17.5
14	8.00	8.00	16.0	20.5
16	14.5	14.5	20.5	26.0
18	17.0	17.0	26.0	34.0
20	18.0	18.0	32.0	43.0
24	26.0	26.0	46.0	60.0
Poids approximatifs en kg, densité 8 kg/dm3

Q : Quelle est la différence entre un bouchon de tuyau et un bouchon de tuyau ?
R : Bien que les deux soient utilisés pour fermer l’extrémité d’un tuyau, ils fonctionnent différemment :

Bouchon de tuyau : s'adapte sur l'extérieur du tuyau (soudé bout à bout, soudé par emboîtement ou fileté sur l'extrémité du tuyau). Il est généralement utilisé pour les tuyaux de plus grand diamètre et les systèmes haute pression.
Bouchon de tuyau : s'adapte à l'intérieur du tuyau ou du raccord (fileté ou soudé à l'intérieur). Il est généralement utilisé pour les tuyaux de plus petit diamètre, les vannes ou pour les futurs points d'expansion d'un pipeline.

Q : Quels types de bouchons de tuyaux fabriquez-vous ?
R : Nous fournissons une gamme complète de bouchons pour répondre à divers besoins en matière d’étanchéité de pipelines :

Bouchons à souder bout à bout : comportent des extrémités biseautées pour un soudage sans soudure à haute pression au tuyau. Idéal pour la transmission critique de pétrole, de gaz et de produits chimiques.
Bouchons à souder et filetés : conçus pour les systèmes de petit diamètre à pression faible à moyenne où le soudage n'est pas nécessaire ou pour un accès facile pour l'entretien.
Formes personnalisées : Nous fabriquons également des bouchons ovales, bombés et plats basés sur des dessins de projet spécifiques.

Q : Quelles gammes de tailles et épaisseurs de paroi sont disponibles ?
R : Nous proposons de nombreuses options de dimensionnement. Nos bouchons à souder bout à bout standard couvrent des diamètres extérieurs de 1/2' à 48' (DN15 à DN1200). Les épaisseurs de paroi vont de SCH5S à SCH160 et XXS. Pour les bouchons surdimensionnés ou à parois épaisses, nous pouvons fournir des solutions soudées personnalisées basées sur vos spécifications exactes.

Q : Quels matériaux et qualités d’acier pouvez-vous fournir ?
R : Nous fabriquons des bouchons en acier au carbone, en acier inoxydable et en acier allié. Les notes courantes comprennent :

Acier au carbone : ASTM A234 WPB, WPC
Acier inoxydable : ASTM A403 WP304/304L, WP316/316L, WP321
Alliage/basse température : ASTM A234 WP11/WP22, A420 WPL6
Si votre projet implique des milieux hautement corrosifs ou des températures extrêmes, notre équipe d'ingénieurs peut recommander la qualité de matériau optimale.

Q : Comment garantissez-vous la qualité et la sécurité des bouchons ?
R : La qualité n’est pas négociable. Chaque bouchon est soumis à des tests rigoureux, notamment une analyse de la composition chimique, des tests de propriétés mécaniques et des tests non destructifs (CND) à 100 % tels que les tests par ultrasons (UT) pour détecter les défauts internes. Chaque expédition comprend un certificat de test d'usine (MTC) complet et nous accueillons pleinement les inspections tierces (SGS, BV, TUV).
