SSAW/SAW STEEL PIPES

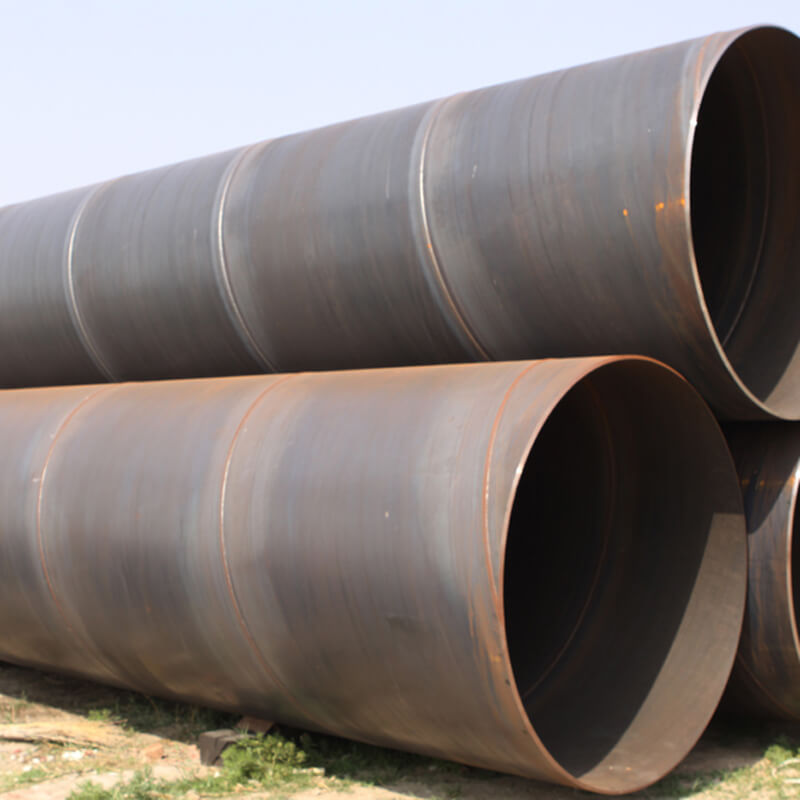

What is SSAW Steel Pipe?
SSAW steel pipe is made up of hot-rolled coiled steel using a double-sided submerged arc welding method. The welding process allows the steel pipes manufacturers to produce large-diameter steel pipes suitable for different applications.
What Are The Advantages of SSAW Pipes
SSAW steel pipe can be produced in longer length (maximum length up to 50 meters) compared to LSAW steel pipes
Due to its spiral seam SSAW pipe has an accurate diameter accuracy and strength
The sizes are adjustable & can be tailored to end-users requirement
Usage: Used for low pressure liquid delivery, such as water, gas, and oil.
Proces:
SAW (SAWL, SAWH): Spiral spawane
SSAW: Spiral spawane łukiem krytym
Standard jakości:
PL / T3091 rury stalowe, spawane do dostarczania cieczy niskociśnieniowej
GB/T9711 Petroleum and natural gas industries--Steel pipe for pipelines
IS: 3589 Rury stalowe do wody i ścieków
IS: 1978-1982: Rury stalowe do zastosowania w transporcie ropy naftowej; produkty naftowe i gazowe
ASTM A53 Standardowa specyfikacja dla rur, stali, czerni i ogniowo, ocynkowane, spawane i bez szwu
DIN 2458 spawanych rur stalowych
EN10217 spawanych rur ze stali do zastosowań ciśnieniowych. Warunki techniczne dostawy. Niestopowe rur stalowych o właściwościach temperatury podano w pokojach
API 5L rurociągu
SY / T5037 spiralna rura stalowa zanurzona łuku spawane rurociągów dla niskiego ciśnienia roboczego płynu pola
SY / t 5040 spiralne zanurzonych rur stalowych pali łuku spawane
CJ / T 3022 spiralna łukiem krytym spawanych rur ze stali komunalnych dostaw ciepła
IS: 1978 Rury stalowe do zastosowania w transporcie ropy naftowej; produkty naftowe i gazowe
ASTM A252 spawane i bez szwu stalowe pale RUR
Standardowe powłoki:
ANSI / AWWA C104 / A21.4 American National Standard dla cementu zaprawy Podszewka do kowania żeliwne rury i złączki do wody
ISO 21809 Petroleum and natural gas industries -- External coatings for buried or submerged pipelines used in pipeline transportation systems
DIN 30670 Taśmy powłok stalowych rur i kształtek
Gatunek stali:
BS: 1387, EN10217: S185, S235, S235JR, S235 G2H, S275, S275JR, S355JRH, S355J2H, ST12, ST13, ST14, St33, St37, ST44, ST52
ASTM A 53 Gr. A Gr B gr C Gr.D
API 5L: A, B, X42, X46, X52, X56, X60, X65 X70
PL / T9711: L175, L210, L245, L290, L320, L360, L290, L320, L360, L390, L415, L450, L485, L555
PL / T3091 Sy / T5037 Sy / t 5040, TS / T 3022: Q195, Q215, Q235, Q275, Q295, Q345, 08F, 08, 08AL, 08F, 10F, 10, HG5, DF08 SPHC M8
Rozmiar:
SSAW:
Outer Diamter: 219.1mm - 4064mm (8" - 160")
Wall Thickness: 3.2 mm - 40mm
Długość: 6mtr-18mtr
End: Square ends (straight cut, saw cut, and torch cut). or beveled for welding, beveled,
Powierzchnia: Lightly oiled, Hot dip galvanized, Electro galvanized, Black, Bare, Varnish coating/Anti rust oil, Protective Coatings (Coal Tar Epoxy,? Fusion Bond Epoxy, 3-layers PE)
Packing: korki z tworzywa sztucznego w obu końcach, sześciokątny wiązki max. 2,000kg kilka taśm stalowych dwóch znaczników w każdej grupie, owinięte w papier, wodoodpornej tulei PVC i worze kilka taśm stalowych, pokrycia z tworzywa sztucznego.
Test: Chemical Component Analysis, Mechanical Properties (Ultimate tensile strength, Yield
Wytrzymałość, wydłużenie), Właściwości techniczne (Spłaszczenie test test, gięcie, Blow test, test uderzenia), zewnętrzny Inspection Rozmiar hydrostatyczne test, test X-ray.
Mill Certyfikat testowy: EN 10204 / 3.1B
Kontrola strony trzeciej: SGS, BV, Lloyds etc.

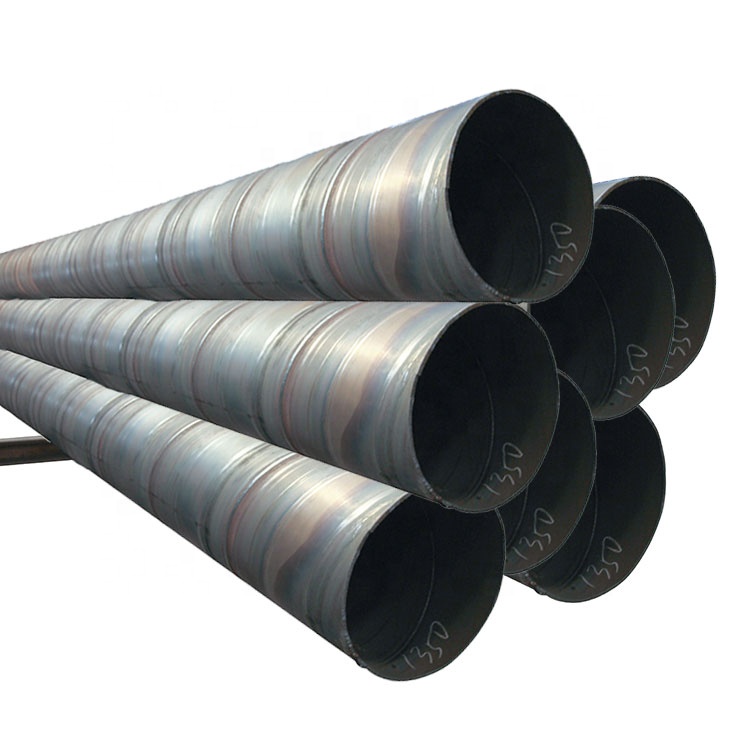

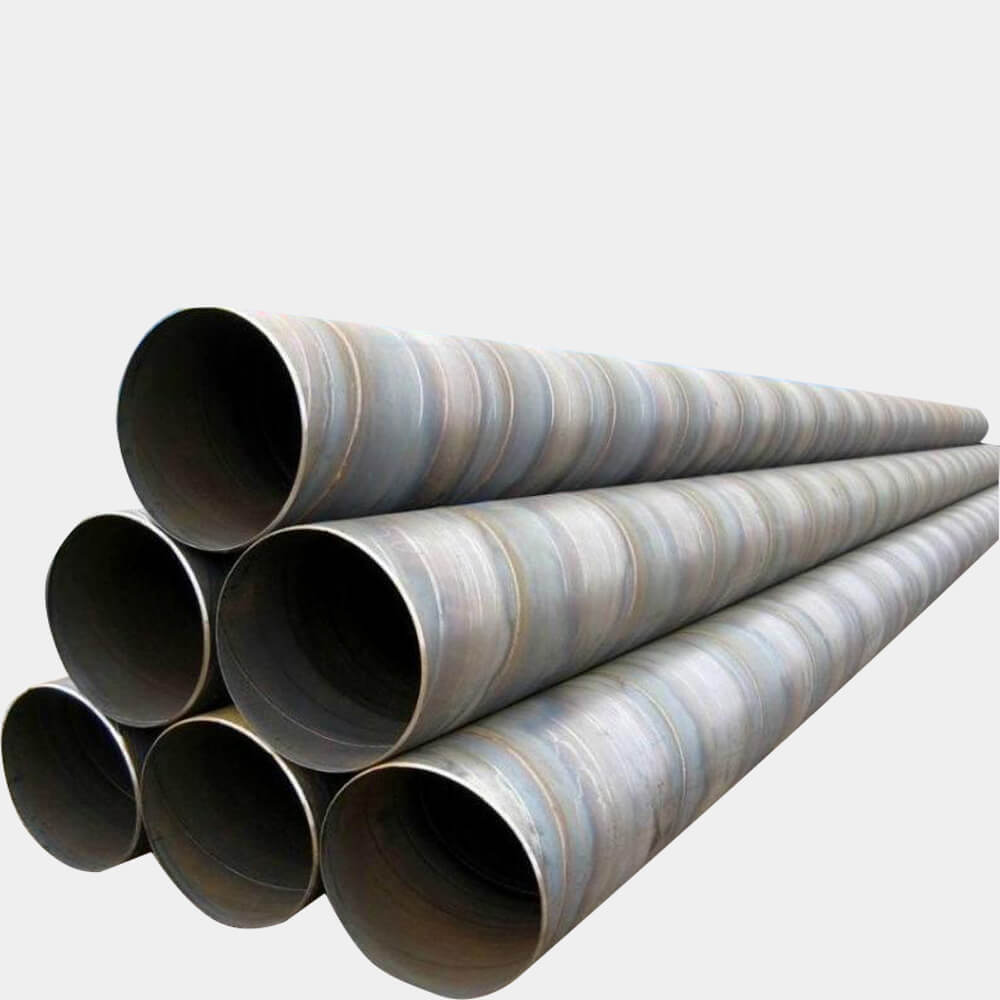

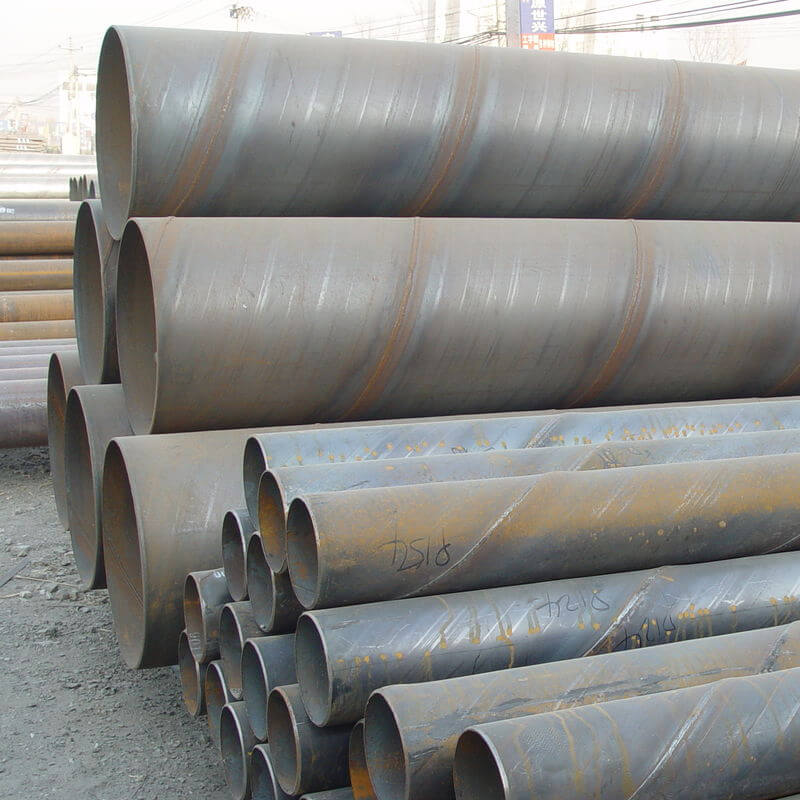

SSAW Steel Pipe (Spiral łukiem rur)
Rozmiary:
Out Średnica: 219mm-3620mm
Grubość ścianki: 5mm-25.4mm
Długość: 3m-12m
Analiza chemiczna i mechaniczna Właściwości SSAW Steel Pipe
Standard | Stopień | Skład chemiczny (max)% | Właściwości mechaniczne (min) | |||||
C | Si | Mn | P | S | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności (MPa) | ||
API 5CT | H40 | - | - | - | - | 0,030 | 417 | 417 |
J55 | - | - | - | - | 0,030 | 517 | 517 | |
K55 | - | - | - | - | 0.300 | 655 | 655 | |
API 5L PSL1 | ZA | 0,22 | - | 0.90 | 0,030 | 0,030 | 335 | 335 |
b | 0,26 | - | 1.20 | 0,030 | 0,030 | 415 | 415 | |
X42 | 0,26 | - | 1.30 | 0,030 | 0,030 | 415 | 415 | |
X46 | 0,26 | - | 1.40 | 0,030 | 0,030 | 435 | 435 | |
X52 | 0,26 | - | 1.40 | 0,030 | 0,030 | 460 | 460 | |
X56 | 0,26 | - | 1.40 | 0,030 | 0,030 | 490 | 490 | |
X60 | 0,26 | - | 1.40 | 0,030 | 0,030 | 520 | 520 | |
X65 | 0,26 | - | 1,45 | 0,030 | 0,030 | 535 | 535 | |
X70 | 0,26 | - | 1.65 | 0,030 | 0,030 | 570 | 570 | |
API 5L PSL2 | b | 0,22 | 0,45 | 1.20 | 0.025 | 0,015 | 415 | 415 |
X42 | 0,22 | 0,45 | 1.30 | 0.025 | 0,015 | 415 | 415 | |
X46 | 0,22 | 0,45 | 1.40 | 0.025 | 0,015 | 435 | 435 | |
X52 | 0,22 | 0,45 | 1.40 | 0.025 | 0,015 | 460 | 460 | |
X56 | 0,22 | 0,45 | 1.40 | 0.025 | 0,015 | 490 | 490 | |
X60 | 0.12 | 0,45 | 1.60 | 0.025 | 0,015 | 520 | 520 | |
X65 | 0.12 | 0,45 | 1.60 | 0.025 | 0,015 | 535 | 535 | |
X70 | 0.12 | 0,45 | 1,70 | 0.025 | 0,015 | 570 | 570 | |
X80 | 0.12 | 0,45 | 1,85 | 0.025 | 0,015 | 625 | 625 | |
ASTM A53 | ZA | 0,25 | 0,10 | 0.95 | 0,050 | 0,045 | 330 | 330 |
b | 0,30 | 0,10 | 1.20 | 0,050 | 0,045 | 415 | 415 | |
ASTM A252 | 1 | - | - | - | 0,050 | - | 345 | 345 |
2 | - | - | - | 0,050 | - | 414 | 414 | |
3 | - | - | - | 0,050 | - | 455 | 455 | |
EN10217-1 | P195TR1 | 0.13 | 0,35 | 0,70 | 0.025 | 0,020 | 320 | 320 |
P195TR2 | 0.13 | 0,35 | 0,70 | 0.025 | 0,020 | 320 | 320 | |
P235TR1 | 0,16 | 0,35 | 1.20 | 0.025 | 0,020 | 360 | 360 | |
P235TR2 | 0,16 | 0,35 | 1.20 | 0.025 | 0,020 | 360 | 360 | |
P265TR1 | 0,20 | 0,40 | 1.40 | 0.025 | 0,020 | 410 | 410 | |
P265TR2 | 0,20 | 0,40 | 1.40 | 0.025 | 0,020 | 410 | 410 | |
EN10217-2 | P195GH | 0.13 | 0,35 | 0,70 | 0.025 | 0,020 | 320 | 320 |
P235GH | 0,16 | 0,35 | 1.20 | 0.025 | 0,020 | 360 | 360 | |
P265GH | 0,20 | 0,40 | 1.40 | 0.025 | 0,020 | 410 | 410 | |
EN10217-5 | P235GH | 0,16 | 0,35 | 1.20 | 0.025 | 0,020 | 360 | 360 |
P265GH | 0,20 | 0,40 | 1.40 | 0.025 | 0,020 | 410 | 410 | |
EN10219-1 | S235JRH | 0,17 | - | 1.40 | 0,040 | 0,040 | 360 | 360 |
S275JOH | 0,20 | - | 1,50 | 0,035 | 0,035 | 410 | 410 | |
S275J2H | 0,20 | - | 1,50 | 0,030 | 0,030 | 410 | 410 | |
S355JOH | 0,22 | 0.55 | 1.60 | 0,035 | 0,035 | 470 | 470 | |
S355J2H | 0,22 | 0.55 | 1.60 | 0,030 | 0,030 | 470 | 470 | |
S355K2H | 0,22 | 0.55 | 1.60 | 0,030 | 0,030 | 470 | 470 |

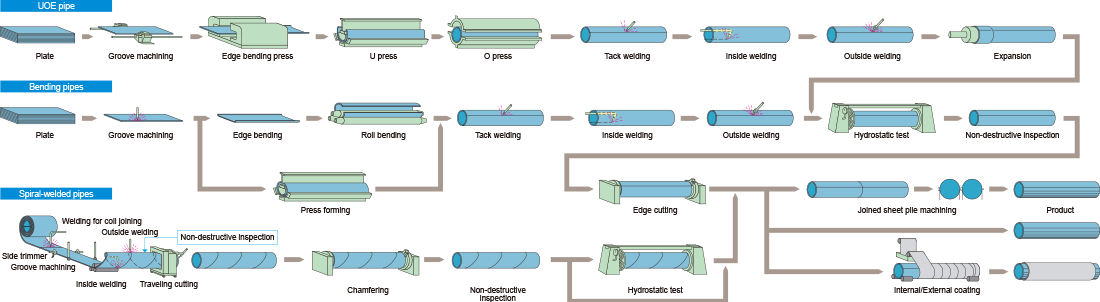

Maszyna do wytwarzania rur stalowych SSAW
Krawędź strugarka, frezarka krawędź, rury do cięcia, spawania doczołowego maszyny, szczypanie maszyna hydrauliczna badania.
Standard and | Klasyfikacja
| Klasyfikacja | Standard | Główne Produkty |
Rury stalowe dla Służby Fluid | PL / T 14291 | Spawane rury z kopalni Sevice fluidalnym |
PL / T 3091 | Spawane rury z cieczami niskociśnieniowej | |
SY / T 5037 | Spiralnie łukiem spawanych rur ze stali na rurociągach cieczami niskociśnieniowej | |
ASTM A53 | Czarno gorąco czterospadowy ocynkowanej spawanych rur stalowych bez szwu | |
PN-EN10217-2 | Spawane tybes stali do zastosowań ciśnieniowych - dostarczenie warunki techniczne - part2: zgrzewane elektrycznie niestopowej, ze stali stopowej, a rury o określonych właściwościach w podwyższonych temperaturach | |
PN-EN10217-5 | Spawane tybes stali do zastosowań ciśnieniowych - dostarczenie warunki techniczne - Part5: łukiem spawane niestopowych i stopów stalowych rurek o określonych właściwościach w podwyższonych temperaturach | |
Rury stalowe dla Zwyczajnego Structure | PL / T 13793 | Rezystancja elektryczna spawane wzdłużnie rur stalowych |
SY / T 5040 | Spiralnie łukiem spawanych rur stalowych pali | |
ASTM A252 | Spawanych rur stalowych bez szwu stosy | |
PN-EN10219-1 | Formowane na zimno spawanych konstrukcji wydrążone niestopowej i stali drobnoziarnistych - part1: Warunki techniczne delivert | |
PN-EN10219-2 | Formowane na zimno spawanych konstrukcji wydrążone niestopowej i stali drobnoziarnistych - part2: tolerancje dimmsions i właściwości segmentowych | |
rurociąg | PL / T 9711,1 | rur stalowych dla systemu transportowego rurociąg przemysłu ropy naftowej i gazu ziemnego (klasa A) rur stalowych |
PL / T 9711,2 | rur stalowych dla systemu transportowego rurociąg przemysłu ropy naftowej i gazu ziemnego (rura stalowa Klasa B) | |
API 5L PSL1 / 2 | rur przewodowych | |
Obudowa | API 5CT | Rura stalowa do stosowania jako osłonki lub rur w odwiercie do ropy naftowej i gazu ziemnego przemyśle |
Nagie, lekko Olejowanie, czarny obraz, powłoki antykorozyjne (FBE / 2PE / 3PE)

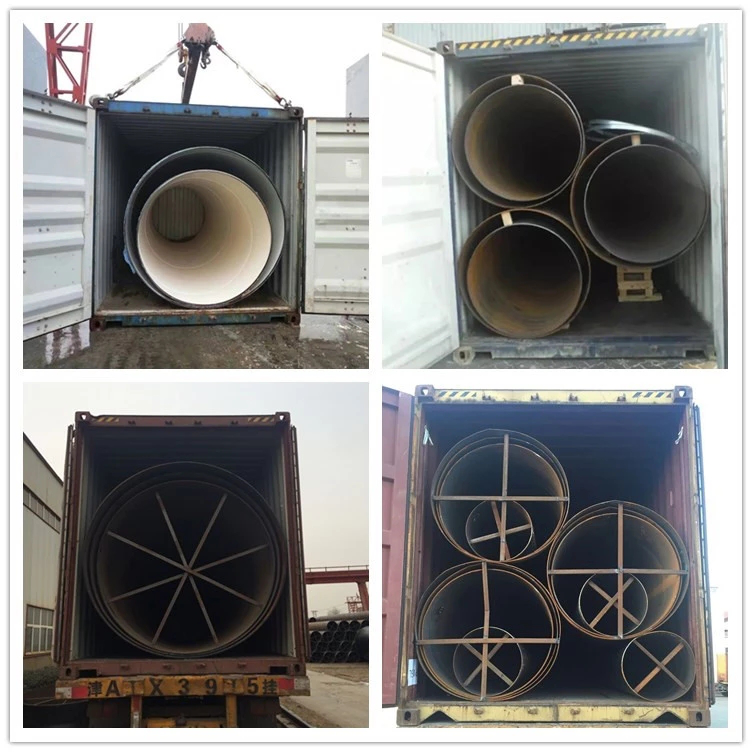

korki z tworzywa sztucznego w obu końcach, sześciokątny wiązki max. 2,000kg kilka taśm stalowych dwóch znaczników w każdej grupie, owinięte w papier, wodoodpornej tulei PVC i worze kilka taśm stalowych, pokrycia z tworzywa sztucznego.
