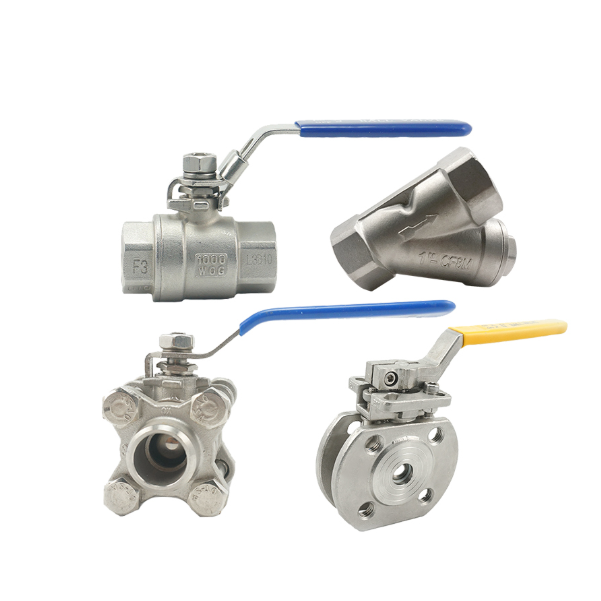

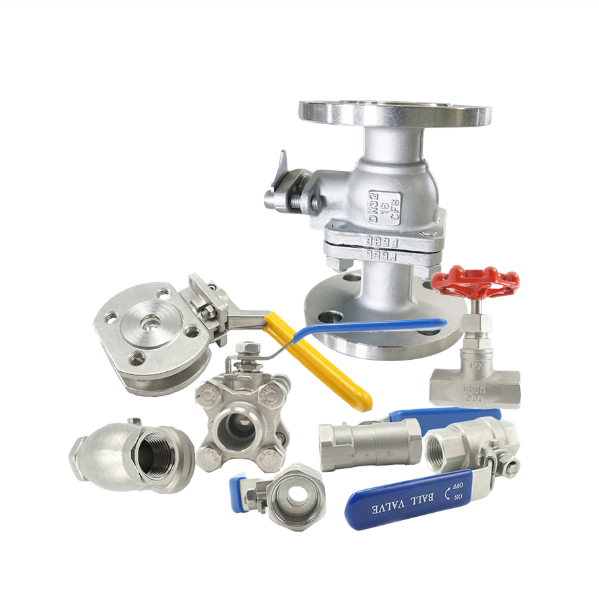

Una valvola a sfera è una forma di valvola a quarto di giro che utilizza una sfera cava, perforata e girevole per controllare il flusso attraverso di essa. È aperto quando il foro della sfera è in linea con il flusso e chiuso quando viene ruotato di 90 gradi dalla maniglia della valvola. La maniglia è piatta ed allineata al flusso quando è aperta ed è perpendicolare ad esso quando è chiusa, consentendo una facile conferma visiva dello stato della valvola.
Le valvole a sfera sono durevoli, funzionano bene dopo molti cicli e sono affidabili, chiudendosi in modo sicuro anche dopo lunghi periodi di inutilizzo. Queste qualità li rendono una scelta eccellente per applicazioni di intercettazione e controllo, dove sono spesso preferiti a saracinesche e valvole a globo, ma non hanno il controllo preciso nelle applicazioni di strozzamento.
La facilità di funzionamento, riparazione e versatilità della valvola a sfera la prestano a un ampio uso industriale, supportando pressioni fino a 1.000 bar (100 MPa; 15.000 psi) e temperature fino a 752 ° F (400 ° C), a seconda del design e dei materiali utilizzati. Le dimensioni variano generalmente da 0,2 a 48 pollici (da 5,1 a 1.219,2 mm). I corpi delle valvole sono realizzati in metallo, plastica o metallo con ceramica; le sfere galleggianti sono spesso cromate per una maggiore durata. Uno svantaggio delle valvole a sfera è che intrappolano l'acqua nella cavità centrale mentre sono in posizione chiusa. In caso di gelo le pareti possono rompersi a causa dell'espansione del ghiaccio che si forma. Alcuni mezzi di isolamento o nastro termico in questa situazione di solito prevengono i danni. Un'altra opzione per i climi freddi è la 'valvola a sfera resistente al gelo'. Questo tipo di valvola a sfera incorpora un tappo di congelamento sul lato quindi, in caso di congelamento, il tappo di congelamento si rompe (agisce come un disco sacrificale), facilitando così la riparazione. Ora, invece di sostituire l'intera valvola, basta avvitare un nuovo tappo di congelamento.
LE FUNZIONI DELLE VALVOLE SONO:
Arrestare e avviare il flusso
Ridurre o aumentare un flusso
Controllo della direzione del flusso
Regolazione di un flusso o di una pressione di processo
Scaricare un sistema di tubazioni da una certa pressione
Classificazione delle valvole
Di seguito sono riportate alcune delle classificazioni delle valvole comunemente utilizzate, basate sul movimento meccanico:
Valvole a movimento lineare. Le valvole in cui l'elemento di chiusura, come nelle valvole a saracinesca, a globo, a diaframma, a pinza e a sollevamento, si muovono in linea retta per consentire, arrestare o strozzare il flusso.
Valvole di movimento rotatorio. Quando l'elemento di chiusura della valvola si muove lungo un percorso angolare o circolare, come nelle valvole a farfalla, a sfera, a otturatore, eccentriche e a battente, le valvole sono chiamate valvole a movimento rotatorio.
Valvole a un quarto di giro. Alcune valvole a movimento rotatorio richiedono un movimento dello stelo di circa un quarto di giro, da 0 a 90°, per passare alla posizione completamente aperta da una posizione completamente chiusa o viceversa.
CLASSIFICAZIONE DELLE VALVOLE IN BASE AL MOVIMENTO
| Tipi di valvole | Movimento lineare | Movimento rotatorio | Quarto di giro |
| Cancello | SÌ | NO | NO |
| Globo | SÌ | NO | NO |
| Tappo | NO | SÌ | SÌ |
| Palla | NO | SÌ | SÌ |
| Farfalla | NO | SÌ | SÌ |
| Controllo dell'oscillazione | NO | SÌ | NO |
| Diaframma | SÌ | NO | NO |
| Pizzico | SÌ | NO | NO |
| Sicurezza | SÌ | NO | NO |
| Sollievo | SÌ | NO | NO |
| Tipi di valvole | Movimento lineare | Movimento rotatorio | Quarto di giro |
Valutazioni di classe
I valori di pressione-temperatura delle valvole sono indicati da numeri di classe. ASME B16.34, Valvole con flangia, filettatura e estremità a saldare, è uno degli standard per valvole più utilizzati. Definisce tre tipi di classi: standard, speciale e limitata. ASME B16.34 copre le valvole di Classe 150, 300, 400, 600, 900, 1500, 2500 e 4500.

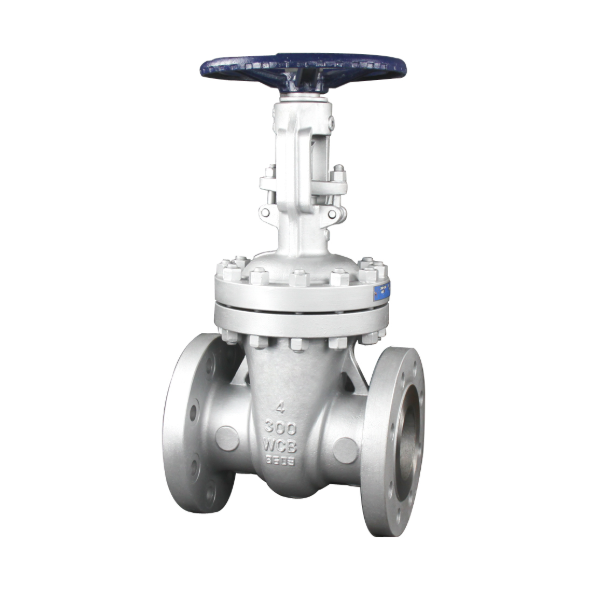

| Misurare | DN40-DN1200 |
| Flangia terminale | DIN/BS/ANSI/JIS |
| Faccia a faccia | DIN/BS/ANSI/AWWA |
Parti e materiali principali
| Corpo | Ghisa/Ferro duttile |
| Cuneo | Ghisa/ghisa sferoidale con EPDM/NBR |
| Gambo | Ottone/acciaio inossidabile |
| Cofano | Ghisa/Ferro duttile |
| Bullone e dado | Acciaio inossidabile Acciaio con zinco. |
| Superficie | Min. verniciato a polvere epossidica 250 micron. O dipinto |
Applicazioni
| Temperatura | ≤120°C |
| Medio | acqua, acque reflue, acqua di mare, olio, gas, aria, vapore, derrate alimentari, medicinali, acidi, |
Test
| Pressione di esercizio | PN10, PN16, PN25 |
| Pressione del guscio | 1,5 MPa, 2,4 MPa, 27,5 MPa |
| Pressione del sedile | 1,1 MPa, 1,76 MPa, 37,5 MPa |
DN |
D |
CLASSE 150 |
CLASSE 300 |
CLASSE 600 |
||||||
l |
H |
H1 |
l |
H |
H1 |
l |
H |
H1 |
||
50 |
51 |
178 |
400 |
- |
216 |
420 |
- |
292 |
444 |
- |
65 |
64 |
191 |
435 |
- |
241 |
446 |
- |
330 |
500 |
- |
80 |
76 |
203 |
515 |
- |
283 |
537 |
- |
356 |
558 |
585 |
100 |
102 |
229 |
595 |
- |
305 |
619 |
650 |
432 |
665 |
695 |
125 |
127 |
254 |
725 |
- |
381 |
722 |
750 |
508 |
760 |
790 |
150 |
152 |
267 |
780 |
820 |
403 |
806 |
835 |
559 |
868 |
900 |
200 |
203 |
292 |
975 |
1020 |
419 |
1000 |
1030 |
660 |
1073 |
1110 |
250 |
254 |
330 |
1150 |
1200 |
457 |
1240 |
1280 |
787 |
1263 |
1300 |
300 |
305 |
356 |
1380 |
1430 |
502 |
1425 |
1460 |
838 |
1600 |
1650 |
350 |
337 |
381 |
1545 |
1580 |
762 |
1585 |
1620 |
889 |
1705 |
1750 |
400 |
387 |
406 |
1733 |
1780 |
838 |
1790 |
1830 |
991 |
1835 |
1900 |
450 |
438 |
432 |
1915 |
1990 |
914 |
1960 |
2000 |
1092 |
- |
2020 |
500 |
489 |
457 |
2122 |
2220 |
991 |
2158 |
2220 |
1194 |
- |
2172 |
600 |
591 |
508 |
2520 |
2600 |
1143 |
2576 |
2620 |
1397 |
- |
2650 |
650 |
633 |
559 |
- |
2800 |
1245 |
- |
2850 |
- |
- |
- |
700 |
684 |
610 |
- |
3050 |
1346 |
- |
3080 |
- |
- |
- |
750 |
735 |
610 |
- |
3130 |
1397 |
- |
3180 |
- |
- |
- |
800 |
779 |
711 |
- |
3280 |
1524 |
- |
3300 |
- |
- |
- |
850 |
830 |
762 |
- |
3500 |
1626 |
- |
3550 |
- |
- |
- |
900 |
874 |
711 |
- |
3720 |
1727 |
- |
3760 |
- |
- |
- |
1000 |
978 |
762 |
- |
4016 |
- |
- |
- |
- |
- |
- |
1050 |
1022 |
787.4 |
- |
4355 |
- |
- |
- |
- |
- |
- |
1200 |
1168 |
863.6 |
- |
4851 |
- |
- |
- |
- |
- |
- |
DN |
D |
CLASSE 900 |
CLASSE 1500 |
CLASSE 2500 |
||||||
l |
H |
H1 |
l |
H |
H1 |
l |
H |
H1 |
||
50 |
51 |
368 |
500 |
- |
368 |
510 |
- |
451 |
530 |
580 |
65 |
64 |
419 |
550 |
- |
419 |
560 |
- |
508 |
580 |
630 |
80 |
76 |
381 |
610 |
660 |
470 |
620 |
670 |
578 |
650 |
700 |
100 |
102 |
457 |
702 |
750 |
546 |
728 |
770 |
673 |
750 |
800 |
125 |
127 |
559 |
850 |
900 |
673 |
870 |
920 |
794 |
900 |
960 |
150 |
152 |
610 |
980 |
1060 |
705 |
1000 |
1070 |
914 |
1040 |
1100 |
200 |
203 |
737 |
1100 |
1140 |
832 |
1130 |
1180 |
1022 |
1150 |
1200 |
250 |
254 |
838 |
1320 |
1370 |
991 |
1360 |
1410 |
1270 |
1400 |
1460 |
300 |
305 |
965 |
1500 |
1560 |
1130 |
- |
1620 |
1422 |
- |
1660 |
350 |
337 |
1029 |
1900 |
1950 |
1257 |
- |
2020 |
- |
- |
- |
400 |
387 |
1130 |
2050 |
2100 |
1384 |
- |
2180 |
- |
- |
- |
unità: mm
Olio leggero, pittura nera
Imballaggio

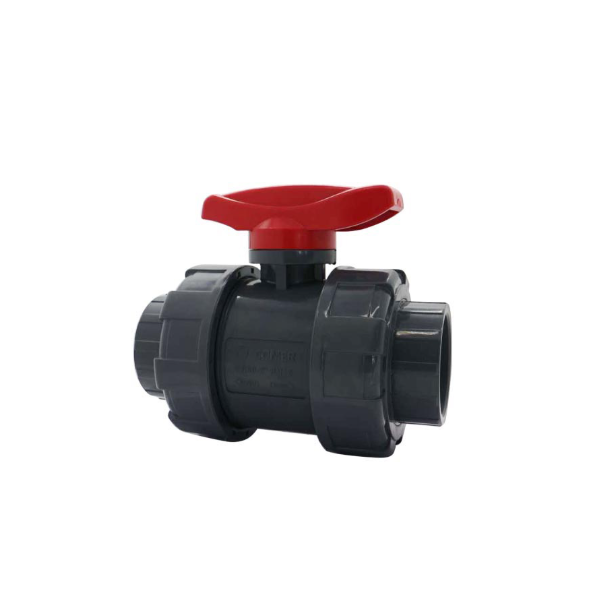

R: Una valvola a sfera è una valvola rotativa a un quarto di giro che utilizza una sfera cava, perforata e girevole per controllare il flusso del fluido. Quando la maniglia della valvola viene ruotata di 90 gradi, il foro si allinea con la tubazione per consentire il flusso, oppure gira perpendicolare per bloccarlo completamente. La sua funzione principale è l'isolamento on/off rapido e affidabile, che fornisce un arresto 'a tenuta di bolle' con zero perdite. Nota: le valvole a sfera standard non sono consigliate per lo strozzamento o la regolazione del flusso a meno che non siano dotate di una sfera con attacco a V specializzata.

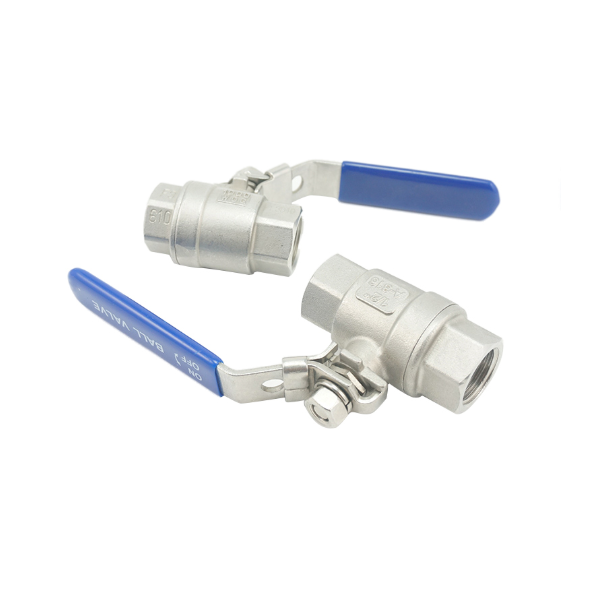

Valvola a sfera flottante: la sfera è tenuta in posizione da due sedi elastomeriche e può 'galleggiare' leggermente a valle sotto pressione per creare una tenuta ermetica. Questo design è conveniente e ideale per dimensioni più piccole e pressioni moderate (tipicamente fino a 6 pollici e Classe 600).
Valvola a sfera montata su perno: la sfera è ancorata meccanicamente nella parte superiore e inferiore tramite cuscinetti. Questo design riduce la coppia operativa e impedisce alla sfera di spostarsi sotto alta pressione, rendendola la soluzione perfetta per applicazioni di grande diametro (oltre 8 pollici) e ad alta pressione (Classe 900 e superiore), come le principali linee di trasmissione di petrolio e gas.
Materiali: acciaio al carbonio (WCB, LCB), acciaio inossidabile (CF8/304, CF8M/316) e acciaio legato.
Dimensioni: da 1/2' a 48' (da DN15 a DN1200).
Classi di pressione: Classe ANSI da 150 a 2500 e da PN10 a PN420.
R: Supportiamo gli acquisti flessibili sia per gli ordini di manutenzione che per i grandi progetti EPC. Il nostro MOQ standard è altamente flessibile, a partire da 1 solo pezzo per le dimensioni standard. Il tempo di consegna tipico è compreso tra 20 e 45 giorni lavorativi, a seconda della quantità totale, della classe di pressione e della complessità della produzione. Manteniamo scorte abbondanti per le dimensioni più comuni per garantire una consegna rapida.
