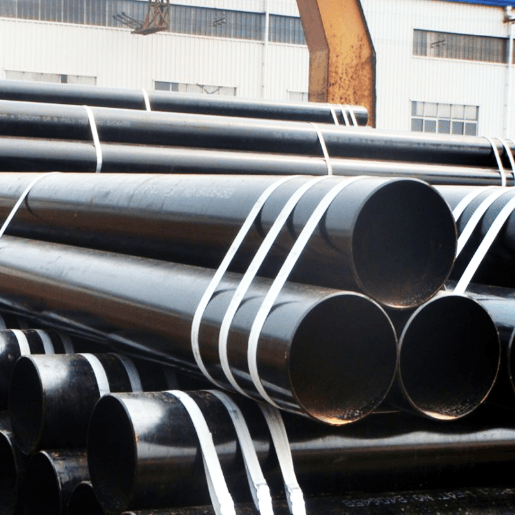

Tubo di linea API 5L - Tubo in acciaio senza saldatura X52/X65 per il trasporto di oleodotti e gasdotti

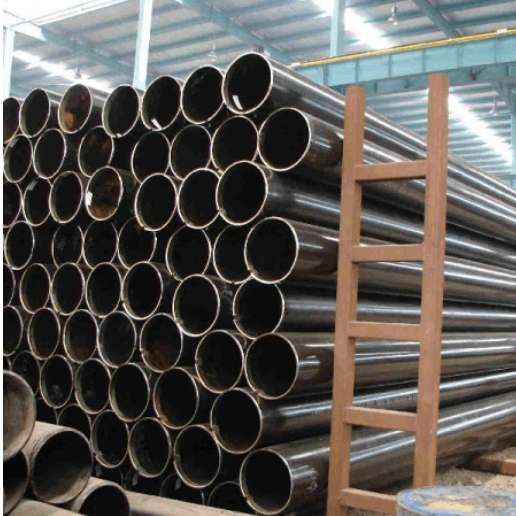

Tubo API 5L X52 ERW con estremità smussata - taglio di precisione e smussato per collegamento di giunti sul campo con saldatura di testa

$Review X65 DWTT and CVN impact test results for fracture toughness$ $Review X65 DWTT and CVN impact test results for fracture toughness$ $Review X65 DWTT and CVN impact test results for fracture toughness$ $Review X65 DWTT and CVN impact test results for fracture toughness$

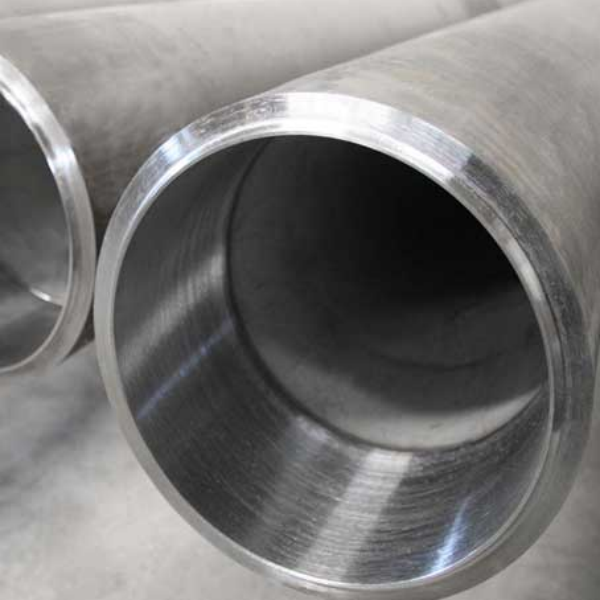

Tubo senza saldatura API 5L: nessun cordone di saldatura per applicazioni ad alta pressione e con servizi acidi

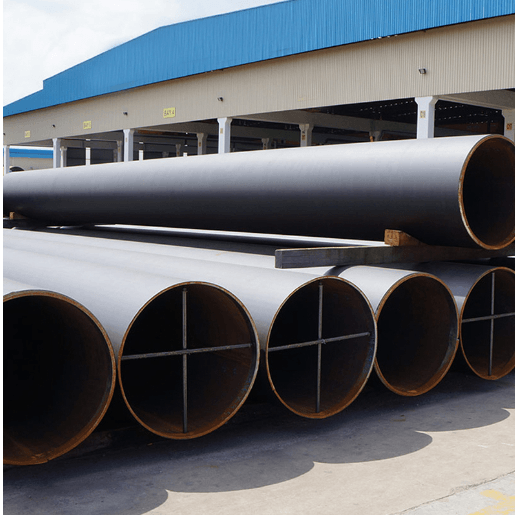

Tubo di linea API 5L X65 LSAW - tubo saldato longitudinalmente di grande diametro per la trasmissione della linea principale

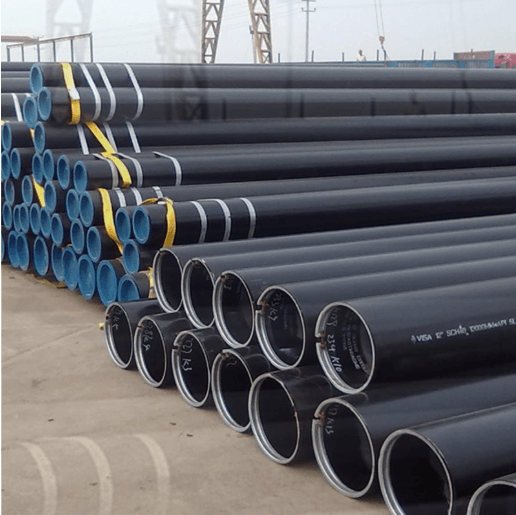

Tubo senza saldatura API 5L X65: grado ad alta resistenza con marcatura tramite stencil per progetti di condutture offshore

Tubo di linea

Parole chiave: tubi di linea, tubi di linea API, tubi di linea senza saldatura, tubi di linea in acciaio al carbonio, oleodotti

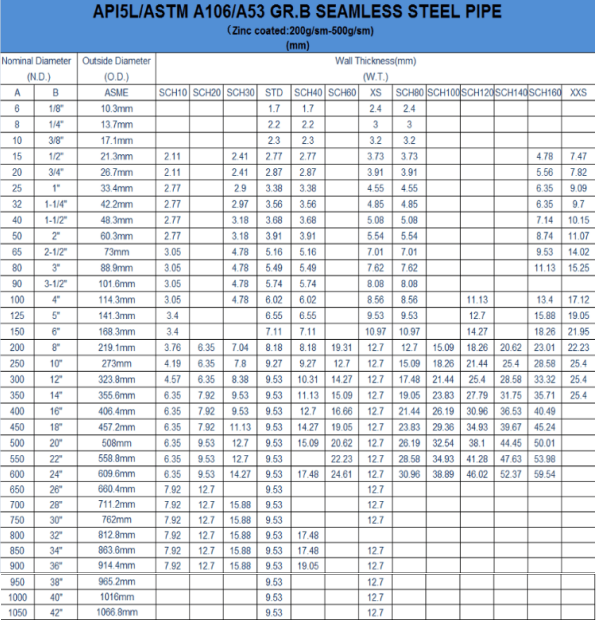

Dimensioni: Diametro esterno: 2 3/8' - 4 1/2' (60,3mm-114,30mm)； Spessore parete: 0,205'- 0,635' ；Lunghezza: R1(4,88mt-7,62mtr), R2(7,62mtr-10,36mtr), R3(10,36mtr o più a lungo)
Standard e grado: API5L, ASTM A106/A53
Estremità: estremità quadrate/estremità lisce (taglio dritto, taglio a sega, taglio a torcia)
Imballaggio: pacco o massa, imballaggio idoneo alla navigazione o per il requisito del cliente
Utilizzo: per il trasporto di gas, acqua e petrolio, nell'industria petrolifera o del gas naturale
Rivestimento superficiale: rivestimento epossidico/rivestimento con vernice colorata/rivestimento 3LPE
Tipo: Senza soluzione di continuità / ERW / Saldato / Fabbricato / CDW


Disponibilità:



Ottieni un preventivo Invia e-mail

condividi questo pulsante di condivisione

Involucro: l'involucro è un tubo di grande diametro che funge da supporto strutturale per le pareti dei pozzi di petrolio e gas o per il pozzo. Viene inserito nel pozzo e cementato in posizione per proteggere dal collasso sia le formazioni sotterranee che il pozzo e per consentire la circolazione del fluido di perforazione e l'estrazione. I tubi con rivestimento in acciaio hanno pareti lisce e un carico di snervamento minimo di 35.000 psi.

Tubazione: la tubazione è un tubo utilizzato per il trasporto di petrolio greggio e gas naturale da uno strato di petrolio o gas alla superficie dopo il completamento della perforazione. È realizzato per resistere alla pressione generata dal processo di estrazione. I tubi sono fabbricati allo stesso modo dell'involucro, tranne per il fatto che viene applicato un processo aggiuntivo noto come 'sbalzo' per ispessire i tubi.

La pipeline API 5L è ampiamente utilizzata nel trasporto di petrolio, gas, acqua e nell'industria del gas naturale. API 5L si riferisce all'American Petroleum Institute Preparato e pubblicato in tutto il mondo.

Petrolio, petrolio greggio, gas, acqua o gas naturale attraverso un gasdotto API 5L vengono trasportati dal sottosuolo alla società dell'industria del petrolio e del gas naturale per l'ulteriore lavorazione e produzione. Il gasdotto e il gasdotto comprendono tubi senza saldatura e tubi di saldatura e hanno tre estremità lisce, estremità filettate e estremità a presa. Il grado di acciaio è principalmente il grado B, X42, X46, X52, X56, X65, X70.

Tubo senza saldatura

Grado di acciaio: B, X42, X52, X60, X65, X70

Dimensione: 1'/2' - 24'

Processo: laminazione a caldo, espansione a caldo

Tubo di saldatura

Grado d'acciaio: B, X42, X52, X60, X65, X70, X80

Dimensione: 2' - 30'

Processo: ERW, SSAW, LSAW, HFW, JCOE.

Norma: API 5L / ISO 3183 laminata a caldo

Tipo: Senza soluzione di continuità / ERW / Saldato / Fabbricato / CDW

Diametro esterno: da 3/8' NB a 30' NB (diametro nominale del foro)

Spessore parete: dalla schedula 20 alla schedula XXS (più pesante su richiesta) Fino a 250 mm di spessore

Lunghezza: da 5 a 7 metri, da 09 a 13 metri, lunghezza casuale singola, lunghezza casuale doppia e dimensione personalizzata.

Estremità dei tubi: Estremità lisce / Estremità smussate / Accoppiamento

Rivestimento superficiale: rivestimento epossidico/rivestimento con vernice colorata/rivestimento 3LPE.

Gradi: API 5l Grado B X42, API 5l Grado B X46, API 5l Grado B X52, API 5l Grado B X56, API 5l Grado B X60, API 5l Grado B X65, API 5l Grado B X70

Proprietà chimiche e meccaniche dei tubi API 5L

Il carico di snervamento di un tubo API 5L è specificato con il numero che segue la X nella designazione del grado del materiale (in chilolibbre per pollice quadrato, ovvero KSI). Quindi, ad esempio, un tubo API 5L X52 ha un carico di snervamento minimo di 52 KSI.

La tabella mostra la composizione chimica dei tubi in acciaio API 5L PSL1 e PSL2 dal grado A al grado X70, nonché le loro proprietà meccaniche.

Applicazione del tubo di linea API 5L

- Industria petrolifera e del gas

- Industria del gas naturale

- Industria petrolifera

- Trasporto di fluidi

- Applicazione automobilistica

- Costruzione di infrastrutture

- Fabbricazione industriale

- Progetto di costruzione

- Industria chimica

Analisi chimica (%):

Standard	Tipo di tubo	Classe	Grado	C	Sì	Mn	P	S	V	N.B	Ti
Standard	Tipo di tubo	Classe	Grado	massimo	massimo	massimo	massimo	massimo	massimo	massimo	massimo
SPECIFICA API 5L	SMLS	PLS1	L245 B L290 X42 L320 X46 L360 X52 L390 X56 L415 X60 L450 X65 L485 X70 L245N BN	0,28 0,28 0,28 0,28 0,28 0,28 0,28 0,28 0,24	0.4	1,20 1,30 1,40 1,40 1,40 1,40 1,40 1,40 1,20	0,030 0,030 0,030 0,030 0,030 0,030 0,030 0,030 0,025	0,030 0,030 0,030 0,030 0,030 0,030 0,030 0,030 0,015	———	———	0.04
		PLS2	L290N X42N	0.24	0.4	1.2	0.025	0.015	0.06	0.05	0.04
			L320N X46N	0.24	0.4	1.4	0.025	0.015	0.07	0.05	0.04
			L360N X52N	0.24	0.45	1.4	0.025	0.015	0.1	0.05	0.04
			L390N X56N	0.24	0.45	1.4	0.025	0.015	0.1	0.05	0.04
			L415NX60N	0.24	0.45	1.4	0.025	0.015	0.1	0.05	0.04
	SALDARE	PLS1	L245 B	0.26	-	1.2	-	0.03	0.03	-	-
			L290X42	0.26	-	1.3	-	0.03	0.03	-	-
			L320X46	0.26	-	1.4	-	0.03	0.03	-	-
			L360X52	0.26	-	1.4	-	0.03	0.03	-	-
			L390X56	0.26	-	1.4	-	0.03	0.03	-	-
			L415X60	0.26	-	1.4	-	0.03	0.03	-	-
			L450X65	0.26	-	1.45	-	0.03	0.03	-	-
			L485X70	0.26	-	1.65	-	0.03	0.03	-	-
		PLS2	L245MBM	0.22	0.45	1.2	0.025	0.015	0.05	0.05	0.04
			L290MX42M	0.22	0.45	1.3	0.025	0.015	0.05	0.05	0.04
			L320MX46M	0.22	0.45	1.3	0.025	0.015	0.05	0.05	0.04
			L360MX52M	0.22	0.45	1.4	0.025	0.015	-	-	-
			L390M X56M	0.22	0.45	1.4	0.025	0.015	-	-	-
			L415MX60M	0.12	0.45	1.6	0.025	0.015	-	-	-
			L450MX65M	0.12	0.45	1.6	0.025	0.015	-	-	-
			L485MX70M	0.12	0.45	1.7	0.025	0.015	-	-	-
			L555MX80M	0.12	0.45	1.85	0.025	0.015	-	-	-

Proprietà meccaniche:

Standard	Classe	Grado		Carico di snervamento non inferiore a (MPa)	Resistenza alla trazione (MPa)	Allungamento(%)	SI/TS
SPECIFICA API 5L ISO 3183	PLS1	L245B	min	245	415	B	-
		L290X42	min	290	415	B	-
		L320X46	min	320	435	B	-
		L360X52	min	360	460	B	-
		L390X56	min	390	490	B	-
		L415X60	min	415	520	B	-
		L450X60	min	450	535	B	-
		L485X70	min	485	570	B	-
	PLS2	L245NBN	min	245	415	B	-
		L245MBM	massimo	450	760	B	0.93
		L290NX42N	min	290	415	B	-
		L290MX42M	massimo	495	760	B	0.93
		L320NX46N	min	320	435	B	-
		L320MX46M	massimo	525	760	B	0.93
		L360NX52N	min	360	460	B	-
		L360MX52M	massimo	530	760	B	0.93
		L390NX56N	min	390	490	B	-
		L390MX56M	massimo	545	760	B	0.93
		L415NX60N	min	415	520	B	-
		L415MX60M	massimo	565	760	B	0.93
		L450MX65M	min	450	535	B	-
		L450MX65M	massimo	600	760	B	0.93
		L485MX70M	min	485	570	B	-
		L485MX70M	massimo	635	760	B	0.93
		L555MX80M	min	555	625	B	-
		L555MX80M	massimo	705	825	B	0.93

Robustezza:

Standard	Grado	Impatto trasversale minimo del corpo del tubo					Impatto trasversale minimo della saldatura (J)
		(J)
		D=508	508mm	762 mm	914mm	1219 mm	P<1422mm	P=1422 mm
SPECIFICA API 5L	=L415×60	27(20)	27(20)	40(30)	40(30)	40(30)	27(20)	40(30)
	>L415×60	27(20)	27(20)	40(30)	40(30)	54(40)	27(20)	40(30)
	=L450×65
	>L450×65	27(20)	27(20)	40(30)	40(30)	54(40)	27(20)	40(30)
	=L485×70
	>L485×70	40(30)	40(30)	40(30)	40(30)	54(40)	27(20)	40(30)
	=L555×80

Nota: (1) I valori nella tabella sono adatti per il campione standard a grandezza naturale.

(2) Il valore all'interno della parentesi è il valore singolo minimo, all'esterno della parentesi è il valore medio.

(3) Temperatura di prova: 0°C.

Cos'è l'OCTG e quali sono i suoi componenti principali?

OCTG sta per Oil Country Tubular Goods. Si tratta di una famiglia di tubi in acciaio senza saldatura o saldati specificatamente progettati per l'utilizzo nei pozzi di petrolio e gas. L'OCTG è essenziale per la perforazione, il completamento e la produzione da un pozzo. I tre componenti principali sono:

Involucro: La 'dorsale' strutturale del pozzo. Viene fatto scorrere nel foro praticato per evitare il collasso del pozzo e per isolare diverse formazioni sotterranee (ad esempio, zone di acqua dolce da zone di petrolio/gas).

Tubazione: il condotto posto all'interno dell'involucro. Serve come canale attraverso il quale il petrolio o il gas vengono portati in superficie durante la produzione.

Asta di perforazione: tubo pesante e a pareti spesse utilizzato per trasmettere il fluido di perforazione alla punta e per ruotare la punta durante il processo di perforazione.

Quali qualità di acciaio fornite e cosa significano?

Forniamo una gamma completa di qualità di acciaio standard API 5CT, ciascuna progettata per condizioni di pozzo specifiche. Il grado indica il carico di snervamento minimo (in ksi) e le proprietà del materiale.

Gruppo 1 (voti standard):

H40, J55, K55: Gradi per uso generale per pozzi di profondità da bassa a media con pressione da bassa a moderata. K55 è comunemente usato per l'involucro di superficie.

Gruppo 2 (forza maggiore):

N80 (Tipo 1 e 2): un grado versatile e ad alta resistenza adatto per un'ampia gamma di applicazioni, compresi involucri intermedi e di produzione.

L80 (Tipo 1, 9Cr, 13Cr): progettato per ambienti di servizio acidi (contenenti H₂S). L80-13Cr offre una resistenza alla corrosione superiore.

Gruppo 3 (alte prestazioni):

C90, T95: utilizzati in pozzi ad alta pressione e alta temperatura (HPHT) e in applicazioni con servizi acidi.

P110, Q125: Gradi ad alta resistenza per pozzi profondi e ambienti ad alta pressione dove è richiesta la massima resistenza allo scoppio e al collasso.

Quali tipi di connessioni (thread) sono disponibili?

La connessione è un componente critico di qualsiasi stringa OCTG. Offriamo sia connessioni API standard che connessioni Premium avanzate.

Connessioni API:

Filettatura tonda corta (STC): una connessione semplice ed economica per pozzi poco profondi.

Filettatura tonda lunga (LTC): simile alla STC ma con una filettatura più lunga per prestazioni leggermente migliori.

Filo di rinforzo (BTC): fornisce un'elevata resistenza alla trazione ed è adatto per pozzi più profondi e pesanti.

Connessioni Premium (non API):

Sono progettati per condizioni estreme e offrono una tenuta ai gas superiore, un'elevata resistenza alla trazione e un'eccellente resistenza alla fatica. Sono essenziali per pozzi HPHT, applicazioni in acque profonde e geometrie di pozzi complesse. Possiamo fornire vari tipi di connessione premium in base ai requisiti specifici del progetto.

Come garantite la qualità e l'integrità dei tubi?

Implementiamo un rigoroso processo di controllo qualità in più fasi per garantire che ogni tubo soddisfi le specifiche richieste:

Analisi della composizione chimica: verifica della composizione elementare del grado di acciaio.

Test delle proprietà meccaniche: inclusi test di trazione, snervamento, durezza e impatto.

Test idrostatico: ogni tubo viene sottoposto a test di pressione per garantire che possa resistere alle pressioni interne specificate senza perdite.

Test non distruttivi (NDT): utilizziamo metodi NDT avanzati come test a ultrasuoni (UT) e test elettromagnetici (ET) per rilevare eventuali imperfezioni interne o superficiali.

Ispezione dimensionale: misurazione precisa del diametro esterno (OD), dello spessore della parete, del peso e della lunghezza.

Quali sono i tempi di consegna e l'imballaggio tipici per l'esportazione?

Tempi di consegna: per i gradi e le dimensioni API standard, il nostro tempo di consegna è in genere di 15-30 giorni dalla ricezione del deposito e della conferma dell'ordine finale. Per gradi specializzati o connessioni premium, la tempistica potrebbe essere più lunga.

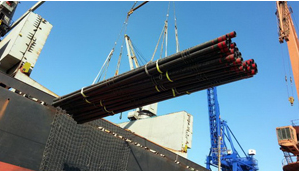

Imballaggio: per garantire un trasporto marittimo sicuro, tutti i prodotti OCTG sono imballati in modo sicuro. Le filettature sono protette con protezioni in acciaio o plastica e i tubi sono fissati con fascette in acciaio. Possiamo anche applicare olio o vernice anticorrosione e utilizzare casse di legno per una protezione aggiuntiva secondo le esigenze del cliente.
