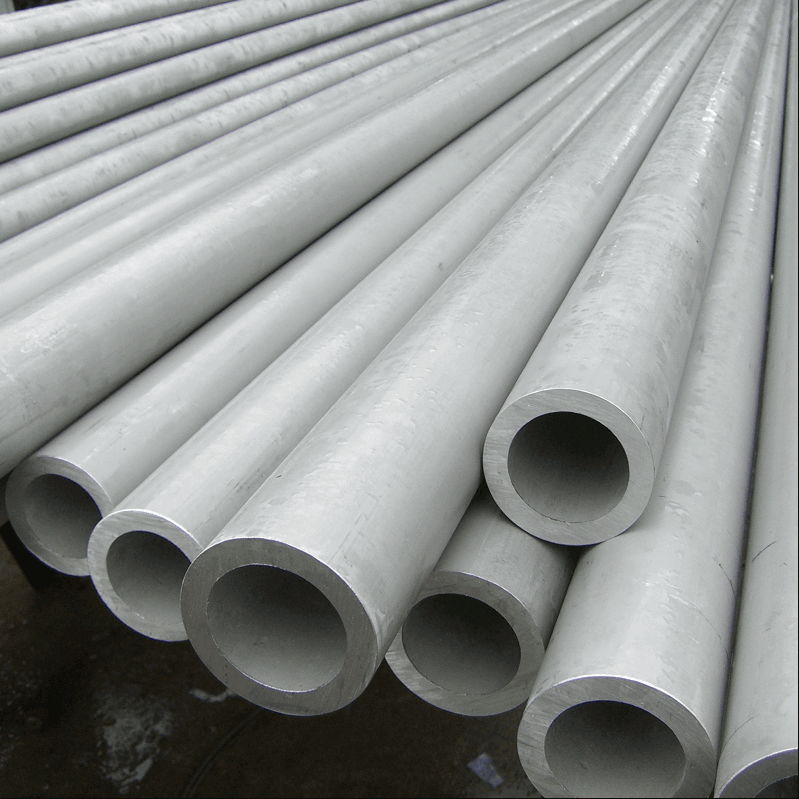

ท่อโลหะผสมนิกเกิล

คำอธิบายสั้น ๆ :

ผลิตภัณฑ์:ท่อโลหะผสมนิกเกิลทองแดง, ท่อโลหะผสมนิกเกิลไม่มีรอยต่อ, ท่อโลหะผสมนิกเกิลทองแดง, ท่อโลหะผสม 625, ท่อโลหะผสม 625, ท่อโลหะผสม 600

ระดับ:UNS 2200 (นิกเกิล 200), UNS 2201 (นิกเกิล 201), UNS 4400 (โมเนล 400), UNS 8020 (SMO 254 / 20 CB 3), UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276) ฯลฯ

ขนาด:1/8″ – 48″ ไร้รอยต่อ&รอยเชื่อม

กำหนดการ:Sch 10S – XXH

พิมพ์ :ท่อไร้รอยต่อ / ERW / รอย / ประดิษฐ์ / LSAW

รูปร่าง:กลม, สี่เหลี่ยม, สี่เหลี่ยม, ไฮดรอลิก ฯลฯ

ความยาว :สุ่มเดี่ยว สุ่มคู่ และตัดความยาว

มาตรฐาน:B725, B474, B517, B705, B619, A358, A312, B464 และ B515

ส่งอีเมลถึงเรา ดาวน์โหลดเป็น PDF

รายละเอียดสินค้า

ข้อมูลจำเพาะ

มาตรฐาน

พื้นผิวเสร็จสิ้น

การบรรจุ

โลหะผสมนิกเกิลเป็นวัสดุที่มีประโยชน์มากที่สุดสำหรับการผลิตท่อและท่อที่เหนือกว่าทางเทคนิคสำหรับงานอุตสาหกรรม คุณสมบัติโดยธรรมชาติทำให้สามารถใช้งานได้หลากหลาย โลหะผสมนิกเกิลมีความทนทานต่อการกัดกร่อนเป็นพิเศษและสามารถใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงได้

เนื่องจากโลหะผสมนิกเกิลมีความเหนียวสูง จึงมีการตัดเฉือนอย่างมีประสิทธิภาพมากเพื่อผลิตท่อและท่อโดยที่ยังคงความแข็งแรงเอาไว้ ทำให้เหมาะสำหรับใช้ในตัวแลกเปลี่ยนความร้อนในกระบวนการทางเคมี เช่น ซึ่งต้องใช้ท่อที่สามารถทนต่อทั้งสภาพแวดล้อมที่ร้อนและมีฤทธิ์กัดกร่อน ท่อและท่อที่ทำจากนิกเกิลยังใช้ในเครื่องกำเนิดไอน้ำ ระบบเครื่องบิน และการสกัดน้ำมันและก๊าซ

เพื่อตอบสนองความต้องการผลิตภัณฑ์คุณภาพสูงเหล่านี้ มีท่อและท่อโลหะผสมนิกเกิลให้เลือกสองสามแบบในท้องตลาด

โลหะผสมทั่วไปสำหรับท่อและข้อต่อแบบกำหนดเอง ได้แก่: โลหะผสม 200, 201, 330, 400, 600, 601, 625, 718, 800, 800H, 800HP, 800HT, 825, 904L, AL6XN, โลหะผสม 20, โลหะผสม K500, C22, C276, Hastelloy X®, Inconel®, Monel®, Incoloy®

คุณสมบัติท่อโลหะผสมนิกเกิลทองแดง:

1. ทนต่อการกัดกร่อนได้ดีเยี่ยมต่อการใช้งานแบบปั่นป่วนในคอนเดนเซอร์สำหรับโรงไฟฟ้าชายฝั่ง โรงกลั่นปิโตรเลียม และโรงงานเคมี

2. การกัดกร่อนจากการกระแทกสูง ทนทานต่อน้ำทะเลกร่อยที่ความเร็วสูงถึง 3 ถึง 4 เมตร/วินาที ที่ใช้ในโรงงานแยกเกลือและการใช้งานคอนเดนเซอร์น้ำทะเลอื่นๆ

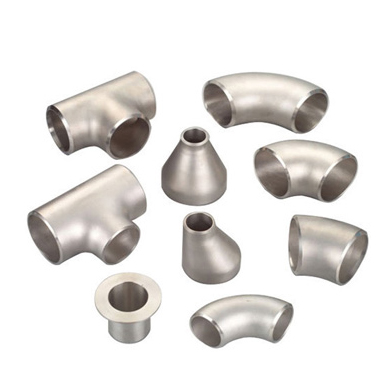

	ท่อ	อุปกรณ์เชื่อมชน	ข้อต่อเชื่อมและเกลียวแบบซ็อกเก็ต	หน้าแปลน
ประเภท	ไม่มีรอยต่อและเชื่อม	90° LRs, 90° SRs, 45° Elbows, ตัวลดศูนย์กลาง, ตัวลดประหลาด, ประเดิม ลดประเดิมและปลายต้นขั้ว	ข้อศอก 90 องศา, ข้อศอก 45 องศา, เสื้อยืด, การลดประเดิม ข้อต่อ และข้อต่อ	มู่ลี่, สลิปออน, เชื่อมซ็อกเก็ต, เกลียวและคอเชื่อม
ขนาด	1/4″ – 8″ ไร้รอยต่อ เชื่อม 1/4″ – 12″	1/2" – 12"	1/4″ -2″	1/2" – 12"
กำหนดการ	Sch 10S – XXH	กำหนด 10S – 80S		กำหนด 10S – 80S
ความกดดัน			3000#	150# – 300#
* การจัดอันดับความดันที่สูงขึ้นและขนาดที่ใหญ่กว่าที่ระบุไว้ข้างต้นตามคำขอ

แม็ก	สหประชาชาติ	คำอธิบาย
200	N02200	โลหะผสมนี้มีคุณสมบัติทางกลที่มีความเหนียวสูงในช่วงอุณหภูมิที่กว้าง
825	N08825	โลหะผสมนิกเกิล-เหล็ก-โครเมียม-โมลิบดีนัม-ทองแดงออสเทนนิติก ให้ความต้านทานการกัดกร่อนในระดับสูง
201	N02201	โลหะผสมนี้มีคุณสมบัติทางกลที่มีความเหนียวสูงในช่วงอุณหภูมิที่กว้าง
โลหะผสม 20	N08020	โลหะผสมนี้มีความต้านทานที่ดีเยี่ยมต่อการกัดกร่อนทั่วไป การกัดกร่อนแบบรูพรุน และการกัดกร่อนตามรอยแยกในสารเคมีที่มีคลอไรด์และซัลฟิวริก ฟอสฟอริก และกรดไนตริก
400	N04400	โลหะผสมนิกเกิล-ทองแดงที่มีความเหนียว มีความทนทานต่อสภาวะการกัดกร่อนต่างๆ
โลหะผสม 22	N06022	โลหะผสม Ni-Cr-Mo ที่ให้ความต้านทานที่โดดเด่นต่อการเกิดรูพรุน การกัดกร่อนตามรอยแยก การโจมตีตามขอบเกรน และการแตกร้าวจากการกัดกร่อนจากความเค้น
600	N06600	โลหะผสมนิกเกิลโครเมียม ออกแบบมาเพื่อใช้งานตั้งแต่อุณหภูมิเย็นถึง 2000°F ไม่เป็นแม่เหล็กและเชื่อมได้ง่าย
อัลลอยด์ 59	N06059	โลหะผสมนี้เป็นโลหะผสมนิกเกิล-โครเมียม-โมลิบดีนัมที่มีปริมาณคาร์บอนและซิลิคอนต่ำเป็นพิเศษ
601	N06601	โลหะผสมนิกเกิล-โครเมียม-เหล็กออสเทนนิติกที่ออกแบบมาเพื่อทั้งทนความร้อนและการกัดกร่อน
บี-2	N10665	โลหะผสมนี้เป็นโลหะผสมนิกเกิล-โมลิบดีนัมที่เสริมสารละลายของแข็ง โดยทั่วไปจะใช้ในสภาวะการลดระดับที่รุนแรง
625	N06625	ซูเปอร์อัลลอยด์ที่มีนิกเกิลเป็นออสเทนนิติกซึ่งมีความต้านทานต่อการเกิดออกซิเดชันและการกัดกร่อนได้ดีเยี่ยมในสภาวะการกัดกร่อนที่หลากหลาย
C276	N10276	โลหะผสมนิกเกิล-โมลิบดีนัม-โครเมียม-เหล็ก-ทังสเตน ซึ่งเป็นหนึ่งในโลหะผสมที่ทนต่อการกัดกร่อนได้มากที่สุดที่มีอยู่ในปัจจุบัน
686	N06686	โลหะผสมที่ออกแบบมาเพื่อความต้านทานการกัดกร่อนที่โดดเด่นในสภาพแวดล้อมที่รุนแรงที่หลากหลาย
ซี-2000	N06200	โลหะผสมนิกเกิลอเนกประสงค์อย่างยิ่ง ทนทานต่อการกัดกร่อนในกรดและสารละลายคลอไรด์ทุกชนิด ในช่วงอุณหภูมิที่กว้าง
800	N08800	โลหะผสมนิกเกิล-เหล็ก-โครเมียม ออกแบบมาเพื่อต้านทานการเกิดออกซิเดชันและคาร์บูไรเซชันที่อุณหภูมิสูง มีความทนทานสูงต่อการแตกร้าวจากการกัดกร่อนจากการกัดกร่อนของคลอไรด์ และการเปราะจากการตกตะกอนของเฟสซิกมา
G-3	N06985	โลหะผสมนี้มีความสามารถในการเชื่อมที่ดีและทนต่อการกัดกร่อนตามขอบเกรนในสภาพการเชื่อม
904L	N08904	โลหะผสมนี้ได้รับการออกแบบให้มีความต้านทานการกัดกร่อนในระดับปานกลางถึงสูง
800H	N08810	โลหะผสมนิกเกิล-เหล็ก-โครเมียม ออกแบบมาเพื่อต้านทานการเกิดออกซิเดชันและคาร์บูไรเซชันที่อุณหภูมิสูง มีความทนทานสูงต่อการแตกร้าวจากการกัดกร่อนจากการกัดกร่อนของคลอไรด์ และการเปราะจากการตกตะกอนของเฟสซิกมา
G-30	N06030	โลหะผสมนิกเกิลเบสโครเมียมสูงซึ่งแสดงความต้านทานการกัดกร่อนได้ดีกว่าโลหะผสมนิกเกิลและเหล็กเบสอื่นๆ ส่วนใหญ่ในกรดฟอสฟอริกเชิงพาณิชย์และสภาพแวดล้อมที่ซับซ้อนซึ่งมีกรดออกซิไดซ์สูง
800HT	N08811	โลหะผสมนิกเกิล-เหล็ก-โครเมียม ออกแบบมาเพื่อต้านทานการเกิดออกซิเดชันและคาร์บูไรเซชันที่อุณหภูมิสูง มีความทนทานสูงต่อการแตกร้าวจากการกัดกร่อนจากการกัดกร่อนของคลอไรด์ และการเปราะจากการตกตะกอนของเฟสซิกมา

ก่อนหน้า: ปลอก API

ต่อไป:

ขนาดท่อ (NPS)	OD	ID	กำหนดการ	กำแพง	ประมาณปอนด์ต่อฟุต
1/8"	.405	.307	10, 10ส	.049	.1863
		.269	40, มาตรฐาน, 40S	.068	.2447
		.215	80, XS, 80S	.095	.3145
1/4"	.540	.410	10, 10ส	.065	.3297
		.364	40, มาตรฐาน, 40S	.088	.4248
		.302	80, XS, 80S	.119	.5351
3/8"	.675	.545	10, 10ส	.065	.4235
		.493	40, มาตรฐาน, 40S	.091	.5676
		.423	80, XS, 80S	.126	.7388
1/2"	.840	.674	10, 10ส	.083	.6710
		.622	40, มาตรฐาน, 40S	.109	.8510
		.546	80, XS, 80S	.147	1.088
		.466	160	.187	1.304
		.252	XX	.294	1.714
3/4"	1.050	.884	10, 10ส	.083	.8572
		.824	40, มาตรฐาน, 40S	.113	1.131
		.742	80, XS, 80S	.154	1.474
		.614	160	.218	1.937
		.434	XX	.308	2.441
1″	1.315	1.097	10, 10ส	.109	1.404
		1.049	40, มาตรฐาน, 40S	.133	1.679
		.957	80, XS, 80S	.179	2.172
		.815	160	.250	2.844
		.599	XX	.358	3.659
1 1/4"	1.660	1.442	10, 10ส	.109	1.806
		1.380	40, มาตรฐาน, 40S	.140	2.273
		1.278	80, XS, 80S	.191	2.997
		1.160	160	.250	3.765
		.896	XX	.382	5.214
1 1/2"	1.900	1.682	10, 10ส	.109	2.085
		1.610	40, มาตรฐาน, 40S	.145	2.718
		1.500	80, XS, 80S	.200	3.631
		1.337	160	.281	4.859
		1.100	XX	.400	6.408
2″	2.375	2.157	10, 10ส	.109	2.638
		2.067	40, มาตรฐาน, 40S	.154	3.853
		1.939	80, XS, 80S	.218	5.022
		1.689	160	.344	7.462
		1.503	XX	.436	9.029
2 1/2"	2.875	2.635	10, 10ส	.120	3.531
		2.469	40, มาตรฐาน, 40S	.203	5.793
		2.323	80, XS, 80S	.276	7.651
		2.125	160	.375	10.01
		1.771	XX	.552	13.70
3″	3.500	3.260	10, 10ส	.120	4.332
		3.068	40, มาตรฐาน, 40S	.216	7.576
		2.900	80, XS, 80S	.300	10.25
		2.624	160	.438	14.32
		2.300	XX	.600	18.58
3 1/2"	4.000	3.760	10, 10ส	.120	4.937
		3.548	40, มาตรฐาน, 40S	.226	9.109
		3.364	80, XS, 80S	.318	12.51
		2.728	XX	.636	22.85
4″	4.500	4.260	10, 10ส	.120	5.613
		4.026	40, มาตรฐาน, 40S	.237	10.790
		3.826	80, XS, 80S	.337	14.98
		3.624	120	.438	19
		3.438	160	.531	22.51
		3.152	XX	.674	27.54
4 1/2"	5.000	4.506	มาตรฐาน 40S	.247	12.54
4 1/2"	5.000	4.290	เอ็กซ์เอส, 80ส	.355	17.61
5″	5.563	5.295	10, 10ส	.134	7.770
		5.047	40, มาตรฐาน, 40S	.258	14.62
		4.813	80, XS, 80S	.375	20.78
		4.563	120	.500	27.04
		4.313	160	.625	32.96
		4.063	XX	.750	38.55
6″	6.625	6.357	10, 10ส	.134	9.290
		6.065	40, มาตรฐาน, 40S	.280	18.97
		5.761	80, XS, 80S	.432	28.57
		5.501	120	.562	35.39
		5.189	160	.719	43.35
		4.897	XX	.864	53.16
8″	8.625	8.329	10, 10ส	.148	13.40
		8.125	20	.250	22.36
		8.071	30	.277	24.70
		7.981	40, มาตรฐาน, 40S	.322	28.55
		7.813	60	.406	35.64
		7.625	80, XS, 80S	.500	43.39
		7.439	100	.594	50.95
		7.189	120	.719	61.71
		7.001	140	.812	67.76
		6.813	160	.906	74.79
		6.875	XX	.875	72.42
10″	10.750	10.420	10, 10ส	.165	18.65
		10.250	20	.250	28.04
		10.136	30	.307	34.24
		10.020	40, มาตรฐาน, 40S	.365	40.48
		9.750	60, XS, 80S	.500	54.74
		9.564	80	.594	64.43
		9.314	100	.719	77.03
		9.064	120	.844	82.29
		8.750	140,XX	1.000	104.1
		8.500	160	1.125	115.6
12″	12.750	12.390	10, 10ส	.180	24.16
		12.250	20	.250	33.38
		12.090	30	.330	43.77
		12.000	มาตรฐาน 40S	.375	49.56
		11.938	40	.406	53.52
		11.750	เอ็กซ์เอส, 80ส	.500	65.42
		11.626	60	.562	73.15
		11.376	80	.688	88.63
		11.064	100	.844	107.9
		10.750	120,XX	1.000	125.5
		10.500	140	1.125	136.7
		10.126	160	1.312	150.3
14 นิ้ว	14.000	13.624	10ส	.188	27.73
		13.500	10	.250	36.71
		13.375	20	.312	45.61
		13.250	30, มาตรฐาน, 40S	.375	54.57
		13.124	40	.438	63.44
		13.000	เอ็กซ์เอส, 80ส	.500	72.09
		12.814	60	.594	85.05
		12.500	80	.750	106.1
		12.124	100	.938	130.9
		11.814	120	1.09	150.8
		11.500	140	1.250	170.2
		11.188	160	1.406	189.1
16″	16.000	15.624	10ส	.188	31.75
		15.500	10	.250	42.05
		15.375	20	.312	52.27
		15.250	30, มาตรฐาน, 40S	.375	62.58
		15.000	40, XS, 80S	.500	82.77
		14.688	60	.656	107.5
		14.314	80	.844	136.6
		13.938	100	1.031	164.8
		13.564	120	1.22	192.4
		13.124	140	1.438	223.6
		12.814	160	1.594	245.3
18″	18.000	17.624	10ส	.188	35.76
		17.500	10	.250	47.99
		17.375	20	.312	58.94
		17.250	มาตรฐาน 40S	.375	70.59
		17.124	30	.438	82.15
		17.000	เอ็กซ์เอส, 80ส	.500	93.45
		16.876	40	.562	104.7
		16.500	60	.750	138.2
		16.126	80	.938	170.9
		15.688	100	1.156	208.0
		15.250	120	1.38	244.10
		14.876	140	1.562	274.20
		14.438	160	1.781	308.5
20″	20.000	19.564	10ส	.218	48.05
		19.500	10	.250	52.73
		19.250	20, มาตรฐาน, 40S	.375	78.6
		19.000	30, XS, 80S	.500	104.10
		18.812	40	.594	123.10
		18.376	60	.812	155.40
		17.938	80	1.031	208.90
		17.438	100	1.281	256.10
		17.000	120	1.500	296.40
		16.500	140	1.750	341.10
		16.064	160	1.969	379.20
24″	24.000	23.500	10, 10ส	.250	63.41
		23.250	20, มาตรฐาน, 40S	.375	96.42
		23.000	เอ็กซ์เอส, 80ส	.500	125.50
		22.876	30	.562	140.70
		22.626	40	.688	171.30
		22.064	60	.969	238.40
		21.564	80	1.219	296.80
		20.938	100	1.531	357.40
		20.376	120	1.812	429.40
		19.876	140	2.062	483.10
		19.314	160	2.344	542.10
30″	30.000	29.376	10, 10ส	.312	98.93
		29.250	มาตรฐาน 40S	.375	118.65
		29.000	20, XS, 80S	.500	157.53
		28.750	30	.625	196.06
36″	36.000	35.376	10	.312	118.92
		35.250	มาตรฐาน 40S	.375	142.68
		35.000	เอ็กซ์เอส, 80ส	.500	189.57
		34.750	30	.625	235.13
48″	48.000	47.250	มาตรฐาน 40S	.375	190.74
48″	48.000	47.000	เอ็กซ์เอส, 80ส	.500	253.65

ชื่อการค้า	สหประชาชาติ #	ท่อไร้รอยต่อ	ท่อเชื่อม
อัลลอยด์® 20	N08020	บี/SB729	บี/SB468
นิกเกิล 200	N02200	บี/SB161 บี/SB163	B730
นิกเกิล 201	N02201	บี/SB161 บี/SB163	B730
โมเนล® 400	N04400	บี/SB165 บี/SB163	B730
อินโคเนล® 600	N06600	บี/SB167 บี/SB163	บี/SB516
อินโคเนล® 625	N06625	บี/SB444	บี/SB704
อินคอลอยย์® 800	N08800	บี/SB407 บี/SB163 A/SA213	บี/SB515
อินคอลอยย์® 800H	N08810	บี/SB407 บี/SB163 A/SA213	บี/SB515
อินคอลอยย์® 800HT	N08811	บี/SB407 บี/SB163 A/SA213	บี/SB515
อินคอลอยย์® 825	N08825	บี/SB423 บี/SB163	บี/SB704

องค์ประกอบทางเคมี

ระดับ	องค์ประกอบทางเคมี
ระดับ	C สูงสุด	สูงสุด	นาทีสูงสุด	P สูงสุด	S สูงสุด	Ni	Cr	Mo	Ti
200	0.15	0.35	0.35		0.010	99 นาที
201	0.02	0.35	0.35		0.010	99 นาที
400	0.30 น	0.50	02.00 น		0.024	63 นาที
600	0.15	0.50	1.00 น		0.015	72 นาที	14 – 17
601	0.10	0.50	1.00 น		0.015	58 – 63	21 – 25
625	0.10	0.50	0.50	0.015	0.015	58 นาที	20 – 23	8 – 10	สูงสุด 0.40
800	0.10	1.00 น	1.50	0.03	0.015	30 – 35	19 – 23		0.15 0.60
800H	0.05 0.10	1.00 น	1.50		0.015	30 – 35	19 – 23		0.15 0.60
825	0.05	0.50	1.00 น		0.03	38 – 46	19.5 23.5	2.5 3.5	0.6 1.2
904L	0.02	1.00 น	02.00 น	0.030	0.015	24 – 26	19 23	4 5

โลหะผสม	ความหนาแน่นของโลหะผสมนิกเกิล	ความร้อน การนำไฟฟ้า	ความร้อนเชิงเส้น , COEFF การขยายตัว , (20-95 องศาเซลเซียส)	ความต้านทานไฟฟ้า ที่ 20°C
โลหะผสม	G/CM³	W/เอ็มเค	10-6/ก	ΜΩ-CM
NI 200/201	8.89	70.20	13.3	9
NI 205/205 แอลซี	8.89	75.00	13.3	8.9

พื้นผิวเสร็จสิ้น		พื้นผิวภายใน(ID)		พื้นผิว ภายนอก (OD)
		ค่าเฉลี่ยความหยาบ (RA)		ค่าเฉลี่ยความหยาบ (RA)
		ไมโครนิ้ว	ไมโครเมตร	ไมโครนิ้ว	ไมโครเมตร
EP	น้ำยาขัดเงาไฟฟ้า	15,10,7,5	0.38,0.25,0.20;0.13	32	0.8
BA	Beight อบอ่อน	40,32,25,20	1.0,0.8,0.6,0.5	32	0.8
AP	อบอ่อนและดอง	ไม่ได้กำหนดไว้	ไม่ได้กำหนดไว้	40 หรือไม่ได้กำหนดไว้	1.0 หรือไม่ได้กำหนดไว้
MP	เครื่องกลโปแลนด์	40,32,25,20	1.0,0.8,0.6,0.5	32	0.8

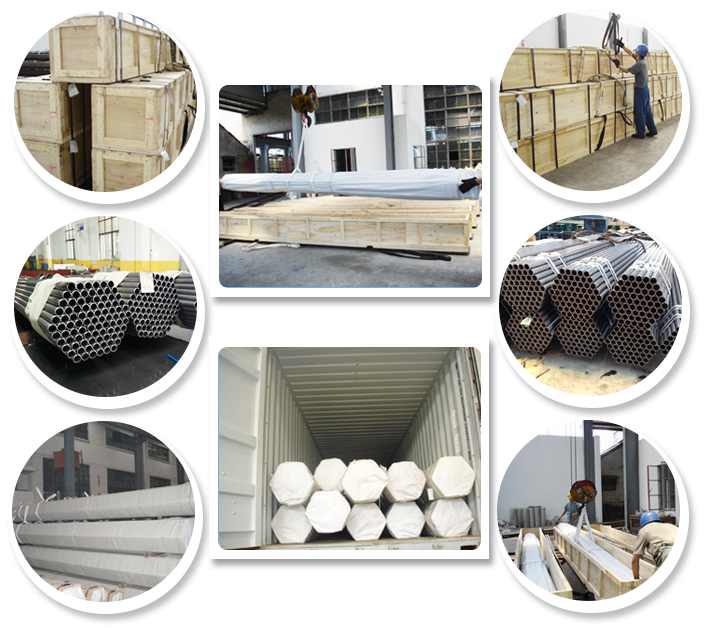

บรรจุท่อเหล็กโลหะผสม
